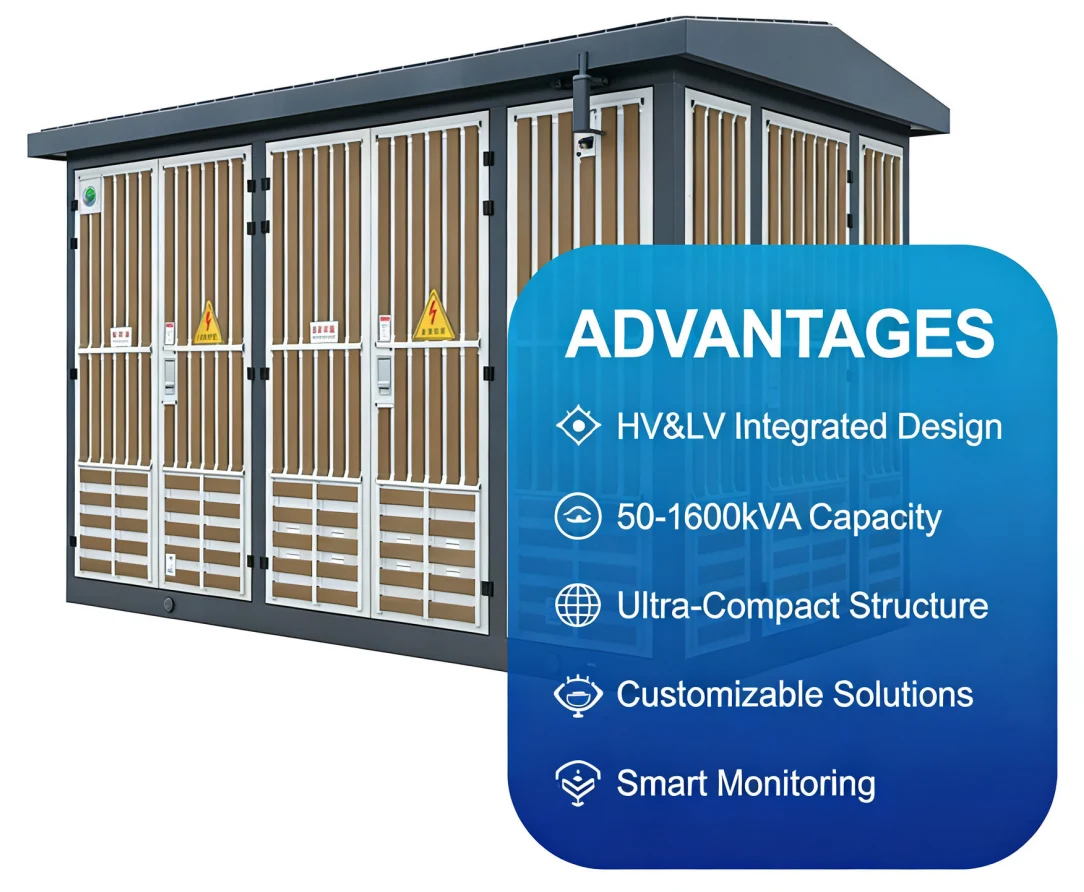

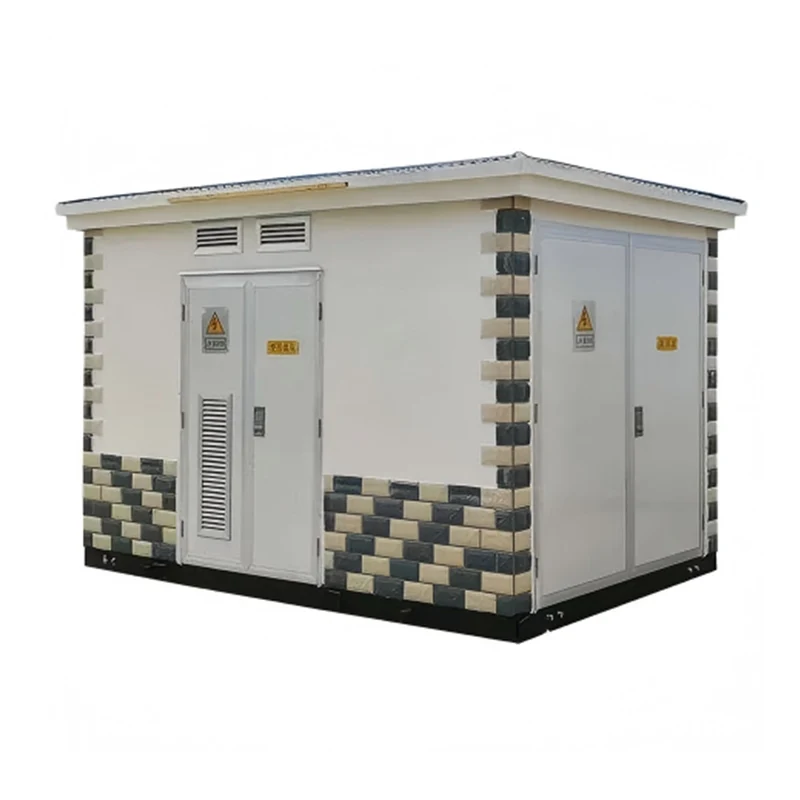

محطة فرعية من النوع الصندوقي الأوروبي بقدرة 1250 كيلو فولت أمبير

JUCEG، باعتبارها مصنعًا محترفًا للبحث والتطوير والتصنيع للمحطة الفرعية من النوع الأوروبي بقدرة 1250 كيلو فولت أمبير في الصين، متخصصة في الإنتاج الضخم ومراقبة الجودة الصارمة وفقًا لمعايير ISO وخدمة OEM/ODM. المحطة الفرعية من النوع الأوروبي هي عبارة عن معدات توزيع طاقة مجمعة مسبقًا متوسطة إلى كبيرة السعة. تدمج المحطة الفرعية من النوع الصندوقي الأوروبي المفاتيح الكهربائية عالية الجهد والمحولات وأجهزة توزيع الجهد المنخفض والمعدات المساعدة داخل صندوق هيكل فولاذي تم إعداده في المصنع. تعتبر المحطة الفرعية من النوع الصندوقي الأوروبي بقدرة 1250 كيلو فولت أمبير مناسبة لتوزيع الطاقة في شبكات الطاقة الحضرية والمجمعات الصناعية والمباني التجارية ومشاريع الطاقة الجديدة. هذه القدرة ذات مواصفات قياسية وموجودة بشكل شائع في منتجات سلسلة YBW/YBP، وتدعم مستويات الجهد التي تتراوح من 10kV إلى 35kV.

ما هي المحطة الفرعية من النوع الصندوقي الأوروبي؟

المحطة الفرعية الأوروبية من النوع الصندوقي عبارة عن مجموعة مجمعة مسبقًا من معدات توزيع الطاقة التي تدمج المفاتيح الكهربائية ذات الجهد العالي ومحولات التوزيع وأجهزة التوزيع ذات الجهد المنخفض داخل حاوية معدنية محكمة الغلق. نشأت في أوروبا وتستخدم على نطاق واسع في جميع أنحاء العالم. يركز مفهوم التصميم الخاص بها على الوحدات النمطية، والاكتناز، والحماية العالية، والقدرة على التكيف البيئي، وهو مناسب لسيناريوهات مثل ترقيات شبكة الطاقة الحضرية، وتكامل الطاقة الجديدة، وإمدادات الطاقة الصناعية.

التعريف الأساسي والخصائص الهيكلية

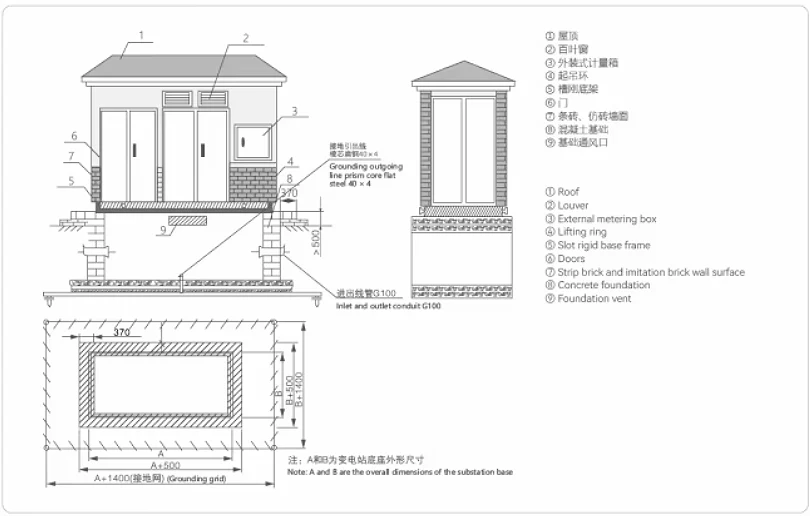

- المحطة الفرعية من النوع الصندوقي الأوروبي هي نوع "جاهز" من معدات الطاقة التي تدمج غرفة الجهد العالي وغرفة المحولات وغرفة الجهد المنخفض لمحطة فرعية تقليدية في واحدة أو أكثر من العبوات القياسية الشبيهة بالحاويات، مما يتيح النشر السريع والنقل المرن.

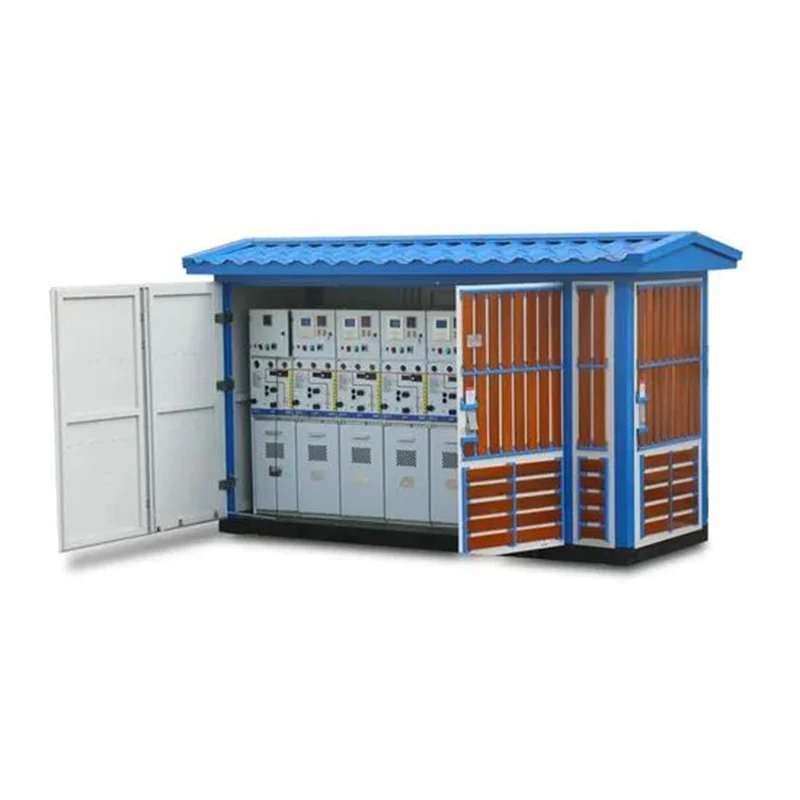

- يعتمد التصميم على تكوين ثلاثي الأجزاء "خزانة عالية الجهد + محول + خزانة منخفضة الجهد"، مع فصل كل غرفة وظيفية بشكل مستقل وعدم التدخل مع بعضها البعض.

- ينتج عن التصميم المدمج مساحة تتراوح من 1/10 إلى 1/5 فقط من مساحة محطة البناء المدنية التقليدية لنفس السعة، مما يجعلها مناسبة للمناطق ذات المساحة الحضرية المحدودة.

-يتم تصنيع العلبة عادةً من ألواح فولاذية مجلفنة أو مواد مركبة، بمستوى حماية يتراوح من IP44 إلى IP54، وقادرة على تحمل البيئات القاسية مثل العواصف الممطرة والضباب الملحي والغبار.

تستخدم المحطة الفرعية من النوع الصندوقي الأوروبي بقدرة 1250 كيلو فولت أمبير أغطية سقف مزدوجة الطبقة، ومواد عازلة، وأنظمة تهوية قسرية للتكيف مع درجات الحرارة القصوى التي تتراوح من -40 درجة مئوية إلى +40 درجة مئوية، مما يضمن التشغيل المستقر للمعدات.

- تؤدي مجاري الهواء المحسنة لتبديد الحرارة ومواد تقليل الضوضاء إلى ضوضاء تشغيل أقل من 55 ديسيبل، مما يلبي متطلبات حماية البيئة في المناطق السكنية.

- يمكن أن تكون مادة العلبة عبارة عن لوحة من سبائك الألومنيوم، لوحة من الفولاذ المقاوم للصدأ، لوحة مركبة، لوحة أسمنتية معززة بالألياف الزجاجية، إلخ.

- قاعدة المحطة الفرعية مصنوعة من الفولاذ المجلفن أو الأسمنت، مع مقاومة قوية للتآكل وقوة ميكانيكية كافية.

- يستخدم السقف هيكلًا مزدوج الطبقة، والذي يتمتع بعزل حراري جيد، وحماية من الإشعاع وتأثير التهوية.

- يتم فصل كل حجرة من حجرة المحطة بواسطة صفائح حديدية لتشكل حجرة صغيرة مستقلة. تم تجهيز كل حجرة بمرافق الإضاءة. تم تجهيز الجزء العلوي من حجرة المحولات بجهاز عادم أوتوماتيكي لضبط درجة حرارة حجرة المحولات.

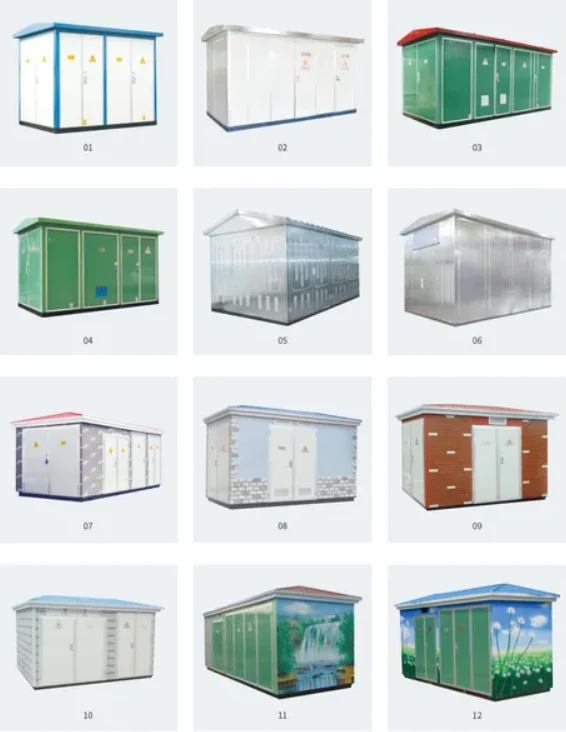

- يمكن تخصيص لون المحطة الفرعية ليتناسب مع البيئة المحيطة.

- يمكن تكوين المحول بمحول مغمور بالزيت أو محول من النوع الجاف وفقًا لذلك.

الظروف البيئية:

1. درجة الحرارة المحيطة العالية: +40 درجة مئوية

2. درجة الحرارة المحيطة المنخفضة: -25 درجة مئوية

3. ألا يزيد متوسط ​​درجة الحرارة خلال فترة 24 ساعة عن 30 درجة مئوية.

4. الارتفاع: <1000 م

5. معايير الرطوبة النسبية (RH): المتوسط ​​اليومي للرطوبة النسبية لن يزيد عن 95%. المتوسط ​​الشهري AH لن يزيد عن 90%

6. لا يزيد التسارع الأفقي عن 0.4 م/ث2 والتسارع الرأسي لا يزيد عن 0.2 م/ث3.

7. موقع التثبيت: يتم التثبيت في مكان خالٍ من الحرائق ومخاطر الانفجار والغازات الكيميائية المسببة للتآكل ومناطق جيدة التهوية.

8. ميل موقع التثبيت: لا يزيد عن 5 درجات

معايير التنفيذ:

1. GB1094.1-2-2013 محول الطاقة

2. GB/T6451-2015 المعلمات والمتطلبات الفنية للمحولات المغمورة بالزيت ثلاثية الطور

3. محول الطاقة GB1094.3-2017
