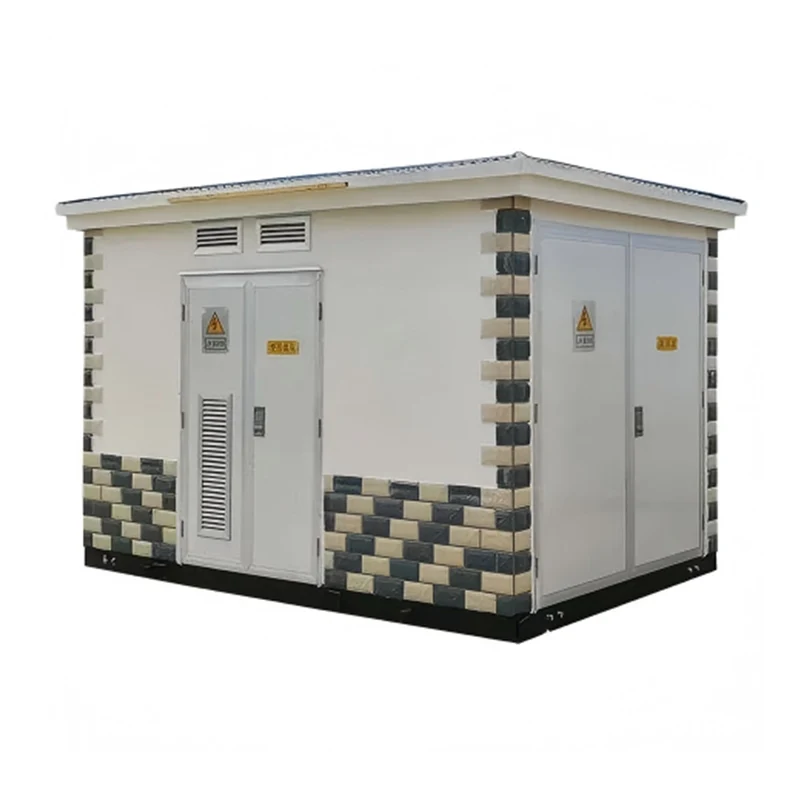

نموذجي جوسيج تنقسم المحطة الفرعية من النوع الأوروبي إلى ثلاث أقسام منفصلة. تحتوي غرفة الجهد العالي على وحدات رئيسية حلقية، أو مفاتيح فصل الأحمال، أو قواطع دوائر، وكلها محاطة بخزائن معدنية. تحتوي غرفة المحولات إما على غرفة مغمورة بالزيت أو محول التوزيع من النوع الجاف مع تبريد الهواء الطبيعي أو القسري، المنفصل حرارياً عن الأقسام المجاورة. تشتمل غرفة الجهد المنخفض على قواطع رئيسية وقواطع تغذية، ومكثفات تصحيح معامل القدرة، وأنظمة قياس ذكية. تتوافق كل حجرة مع IP54 أو حماية دخول أعلى وهي مصنوعة من الفولاذ المجلفن أو ألواح سبائك الألومنيوم والزنك المطلية بتشطيبات مضادة للتآكل.
تدرك JUCEG أن كل عملية تثبيت لها متطلبات فريدة. يمكن تخصيص حاويات المحطات الفرعية من النوع الأوروبي من حيث الأبعاد واتجاهات فتح الباب وأنواع القفل وتخطيطات التهوية. يمكن اختيار مجموعة المفاتيح الكهربائية ذات الجهد العالي من العديد من الشركات المصنعة، ويمكن تصميم المحول لقيم مقاومة محددة للحد من تيارات الدائرة القصيرة. يمكن تكوين وحدات التغذية ذات الجهد المنخفض بأجهزة التيار المتبقي، وأجهزة الحماية من زيادة التيار، ومحللات الطاقة. بالنسبة للمناطق الساحلية، تتلقى العبوات طلاء بحري C5-M. بالنسبة للمناخات شديدة البرودة، يتم استخدام سخانات مضادة للتكثيف ومواد مانعة للتسرب ذات درجة حرارة منخفضة. تعمل العبوات الصوتية الاختيارية على تقليل ضوضاء المحولات إلى أقل من 45 ديسيبل (A) عند متر واحد، وهي مناسبة للمناطق السكنية.
تخضع كل محطة فرعية من النوع الأوروبي JUCEG لاختبارات صارمة لقبول المصنع قبل الشحن. تتضمن اختبارات الجهد العالي تردد الطاقة وقياس الجهد الكهربي والتفريغ الجزئي على أنظمة قضبان التوصيل. تغطي الاختبارات الروتينية للمحولات خسائر عدم التحميل والحمل، ومقاومة العزل، والتحقق من مجموعة المتجهات. يتم إجراء الاختبارات الوظيفية لجميع أجهزة التبديل والتعشيق. يتم فحص التجميع النهائي للتأكد من دقة الأبعاد وسمك الطلاء. يتم تسليم تقرير اختبار كامل مع الوحدة. نرحب بالعملاء لمشاهدة هذه الاختبارات عن بعد أو في الموقع.
نظرًا لأن المحطة الفرعية من النوع الأوروبي مجمعة بالكامل، فإن النقل يتطلب خدمات لوجستية متخصصة. تنظم JUCEG شحنات المقطورات المسطحة مع ترتيبات تأمين مناسبة لتجنب الإجهاد الميكانيكي. يتم نقل الوحدة باستخدام زيت المحولات المصفى أو المغلق بالنيتروجين لشحنات الحاويات الخارجية، ثم تتم تعبئته محليًا. عند التسليم، تقدم شركة JUCEG خطة الرفع ومتطلبات الأساس، بما في ذلك القنوات المدمجة وواجهات شبكة التأريض.
بدءًا من المفهوم الأولي وحتى التشغيل، يساعد الفريق الهندسي لشركة JUCEG في تصميم النظام، وحسابات الدائرة القصيرة، ودراسات تنسيق الحماية، وتحليل مخاطر فلاش القوس. نحن ننتج نماذج ثلاثية الأبعاد مفصلة توضح تخطيط العلبة ومسار التهوية ومواضع دخول الكابلات، مما يسمح للعميل بالتحقق من الواجهات المدنية قبل بدء التصنيع. ويضمن هذا الدعم الهندسي الشامل دمج كل محطة فرعية من النوع الأوروبي بسلاسة في الشبكة الأكبر.
