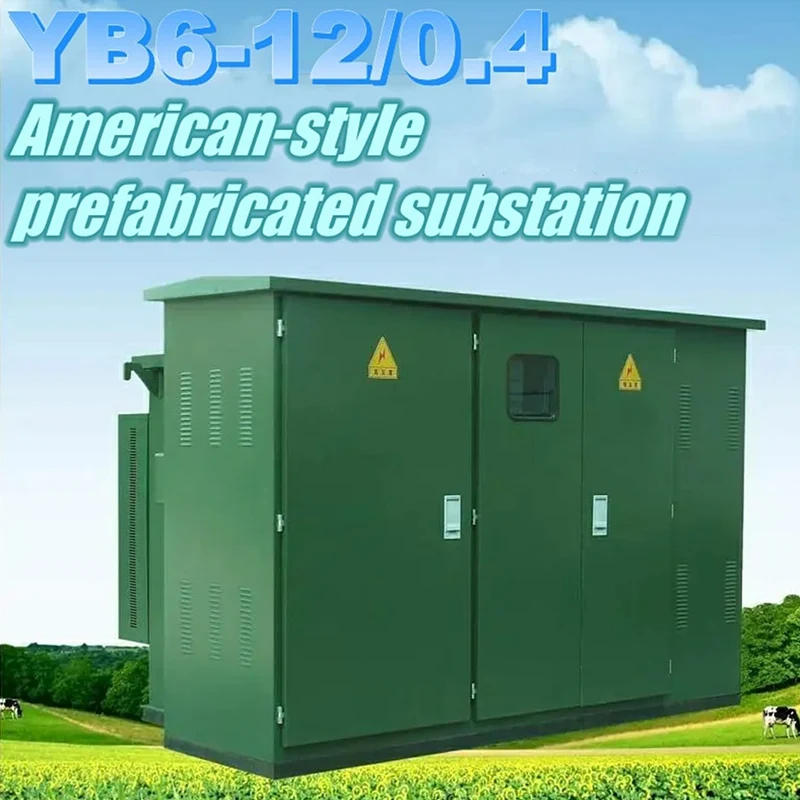

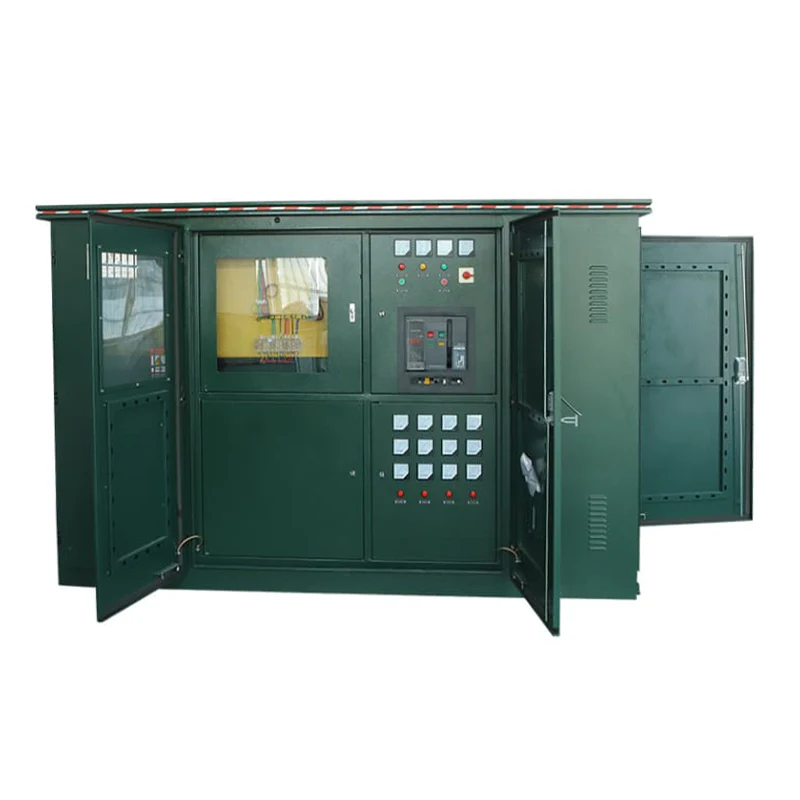

محطة فرعية أمريكية الصنع YB6 33kV

باعتبارنا شركة تصنيع JUCEG YB6 33kV الأمريكية للمحطات الفرعية ذات الجودة العالية، فسوف نقدم لك أفضل خدمة ما بعد البيع. مع مساحة صغيرة للغاية، فهي مناسبة للغاية للتطبيقات الحضرية؛ التصميم المعزول والمحكم الغلق بالكامل يزيل المكونات الحية المكشوفة؛ تعمل حماية الصمامات المزدوجة والمرونة الحلقية/الطرفية على تعزيز استمرارية إمداد الطاقة؛ بالمقارنة مع المحطات الفرعية التقليدية، فإن تكاليف التركيب والصيانة أقل؛ تم تجميعها مسبقًا واختبارها في المصنع، ويمكن استخدامها مباشرة للتشغيل في الموقع؛ توفر المحطة الفرعية الأمريكية الجاهزة YB6 33kV مزايا مثل المراقبة الذكية وتكامل SCADA ومجموعة متنوعة من خيارات مواد الغلاف.

خصائص الأداء

1. معزولة بالكامل، ومغلقة بالكامل، دون الحاجة إلى الصيانة المتكررة، مما يضمن حماية موثوقة للسلامة الشخصية؛

2. هيكل مدمج، بحجم 1/3 - 1/5 فقط من المحول الأوروبي المكافئ، وارتفاع منخفض؛

3. يمكن للمحطة الفرعية الأمريكية الجاهزة YB6 33kV أن تعتمد هيكلًا على شكل صندوق لتجنب تلوث زيت المحولات في الخزان.

4. يستخدم الجانب عالي الجهد حماية كاملة النطاق بصمام مزدوج، مما يقلل بشكل كبير من التكاليف: يمكن استخدامه في شبكة حلقية أو كمحطة، ويمكن فصل رأس الكابل بسرعة عند تيار تحميل 200 أمبير؛

5. يستخدم جسم الصندوق لوحة مركبة مزدوجة الطبقة من نوع قرص العسل، مع وظائف العزل الحراري وتبديد الحرارة؛

6. يتم إضافة واقي فقدان الطور الإلكتروني إلى الجانب ذو الجهد المنخفض. عندما يحدث جهد غير طبيعي في النظام، يمكنه فصل المفتاح الوارد الرئيسي بسرعة؛

7. يستخدم الجانب ذو الجهد العالي مفاتيح التحميل المغمورة بالزيت أو مفاتيح التحميل SF6، والتي يمكن ترقيتها كهربائيًا لوضع الأساس لأتمتة شبكة التوزيع؛

8. استخدم محولات سلسلة S9 أو أكثر من سلسلة S11 المتفوقة المغمورة بالزيت؛

ظروف بيئة العمل

مواصلات:

يجب ملء المحطات الفرعية الصادرة عن المصنع بزيت محول 25# (أو 45#) كما هو موضح بواسطة مقياس مستوى الزيت في خزان الزيت. أثناء النقل والمناولة، يجب عدم قلب أو قلب المحطة الفرعية، ويجب ألا تصطدم الأجزاء، ولا يجب أن تتعرض لاهتزازات قوية.

عندما يتم رفع ونقل المحطة الفرعية الأمريكية YB6 33kV في الموقع، يجب إيلاء اهتمام خاص. يجب أن يتم ربط خطاف الرفع بخطاف الرفع لخزان الزيت، ويجب أن يتم الرفع ببطء لتجنب إتلاف الطلاء السطحي للمحطة الفرعية بحبل السلك الفولاذي، وحتى التسبب في إزاحة مركز الجاذبية للمحطة الفرعية بأكملها، أو إمالتها، أو سقوطها.

تثبيت:

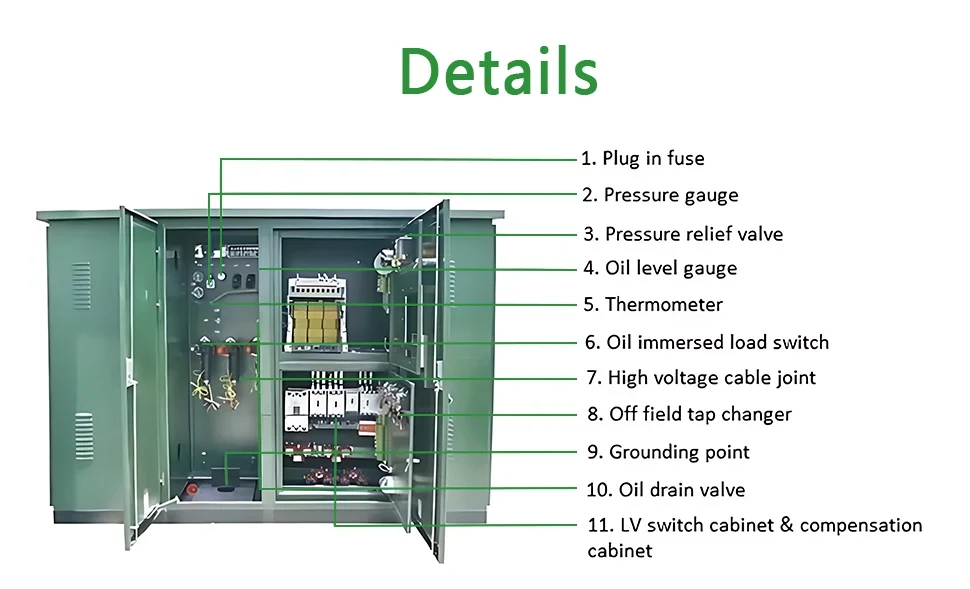

عندما يتم تركيب المحطة الفرعية في الموقع، يجب الانتباه إلى حماية الطلاء السطحي للخزانة. لا يجوز اصطدام مقاييس الضغط، ومقاييس مستوى الزيت، ومقاييس الحرارة، ومقابض الصمامات الإضافية، وعناصر جلبة العزل، أو وجود شقوق، وما إلى ذلك، ويجب ألا تكون البراغي مفككة.

قم بإزالة جميع الغبار والأوساخ من الجزء الخارجي للمحطة الفرعية، وداخل باب الخزانة، وسطح الجلبة العازلة.

تحقق مما إذا كانت بيانات اللوحة وشهادة المنتج الخاصة بالمحطة الفرعية تتطابق مع نموذج الطلب، وتحقق مما إذا كانت المستندات وقطع الغيار مفقودة وفقًا لقائمة التعبئة.

تظهر في الشكل رسومات البناء المدني لكابلات المحطة الفرعية والخطوط الواردة/الصادرة.

صيانة:

لقد خضعت المنتجات الصادرة عن المصنع للتجميع والتعديل الصارم، ولا تحتاج إلى تفكيكها أثناء التثبيت لتجنب التأثير على الأداء. تقتصر الصيانة على الحالات التالية:

إجراء تحليل عينة من زيت المحولات مرة واحدة في السنة؛

إذا انخفض مستوى الزيت، قم بتجديده على الفور. يجب أن تكون درجة الزيت هي نفسها الموجودة في الخزان؛

بعد انفجار المصهر، يجب تحديد السبب، وعند استبدال قلب المصهر، يجب الانتباه إلى مواصفاته ونموذجه الذي يجب أن يكون نفس المواصفات والطراز الأصلي.
