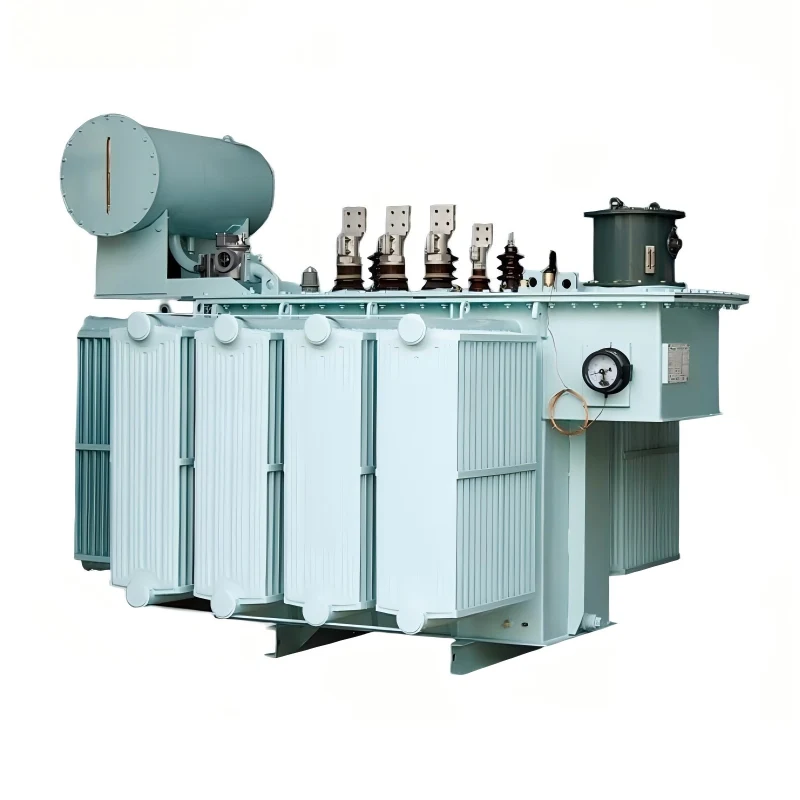

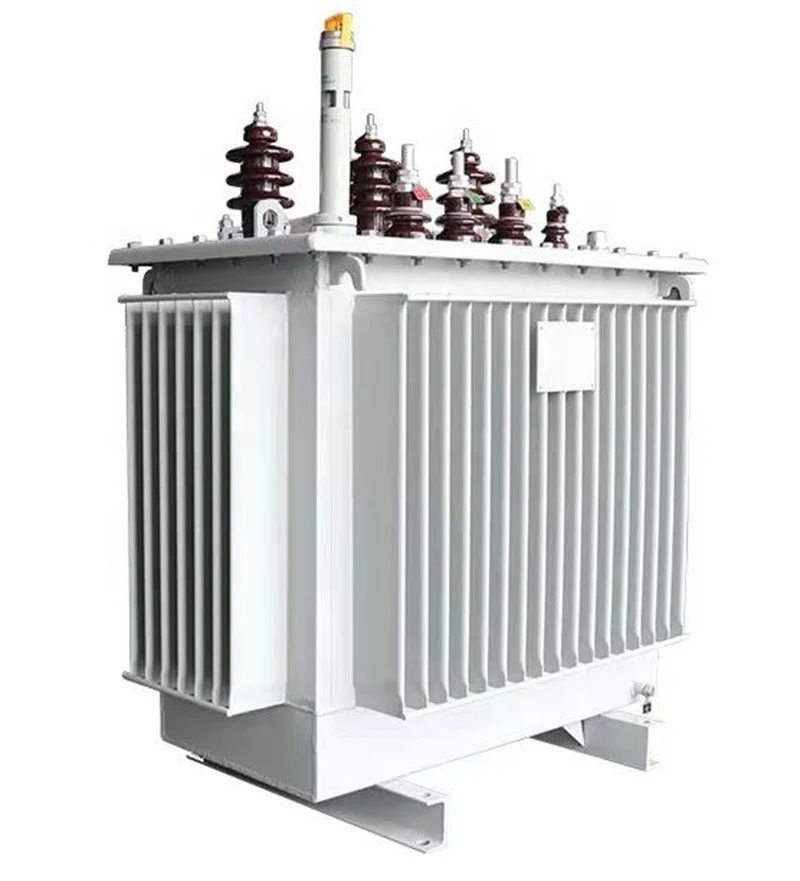

JUCEG، باعتبارها مصنعًا محترفًا للبحث والتطوير والتصنيع للمحولات المغمورة بالزيت ثلاثي الطور بقدرة 35 كيلو فولت في الصين، متخصصة في الإنتاج الضخم ومراقبة الجودة الصارمة ISO وخدمة OEM / ODM. باستخدام مواد عالية الجودة وتقنيات التصميم المتقدمة، فإنها تحقق التصغير، مع حجم صغير ووزن خفيف وسهولة التركيب والنقل. إنها تعتمد تقنيات جديدة لتوفير الطاقة، والتي لها تأثيرات أكثر أهمية في توفير الطاقة مقارنة بالمحولات التقليدية، خاصة في ظروف الحمل الخفيف وعدم التحميل، مع الحفاظ على كفاءة الطاقة العالية. يحتوي المحول المغمور بالزيت ثلاثي الطور 35 كيلو فولت على وظيفة تنظيم الجهد عند التحميل، والتي يمكنها ضبط الجهد مباشرة تحت الحمل دون إيقاف الجهاز. إنها مريحة في التشغيل، وعملية اقتصاديًا، ولها كفاءة أعلى.
يمكنه إخراج الجهد الكهربي بشكل ثابت، وتقليل تقلبات الجهد والضوضاء بشكل فعال، وله أداء عزل جيد، والذي يمكن أن يمنع الحوادث الكهربائية. تتميز القشرة والمواد العازلة بمقاومة جيدة للطقس ومقاومة للتآكل، ويمكن أن تتكيف مع مختلف الظروف البيئية القاسية، مما يضمن الاستقرار على المدى الطويل.
|
المعلمة |
التفاصيل/المواصفات |
|
القوة المقدرة |
500 كيلو فولت أمبير ~ 20,000 كيلو فولت أمبير |
|
جهد الإدخال |
33 كيلو فولت / 35 كيلو فولت |
|
الجهد الناتج |
0.4 كيلو فولت / 0.69 كيلو فولت / 1 كيلو فولت |
|
التردد المقدر |
50 هرتز / 60 هرتز |
|
سعة |
1000 لتر ~ 12000 لتر |
|
طريقة التبريد |
ONAN (تبريد الزيت الطبيعي)/ONAF (تبريد الهواء بالزيت) |
|
مقاومة الجهد |
4% ~ 6% |
|
فقدان التحميل |
<2 واط / كيلو فولت أمبير |
|
فقدان ماس كهربائى |
≥ 2% |
|
درجة الحرارة المحيطة |
-5 درجة مئوية ~ 40 درجة مئوية (إصدار درجة الحرارة العالية يدعم التصميم المقاوم لدرجات الحرارة العالية) |
|
وزن |
2000 كجم ~ 25000 كجم |
|
الأبعاد الخارجية |
مخصصة وفقًا لنموذج الطاقة: 2.0 م × 3.5 م × 6.0 م |
|
مستوى العزل |
درجة F (155 درجة مئوية)/درجة H (180 درجة مئوية) |
|
المقاومة الزلزالية |
مقاومة الزلازل من الدرجة 8، مناسبة للبيئات الجيولوجية المعقدة |
|
مستوى الضوضاء |
≥ 65 ديسيبل (تصميم منخفض الضوضاء، مناسب للمناطق الحضرية والصناعية) |
|
أداء توفير الطاقة |
تصميم فعال يلبي المعايير الدولية لكفاءة الطاقة ويقلل من استهلاك الطاقة |
|
الاستقرار على المدى الطويل |
تضمن المكونات عالية الجودة التشغيل المستقر ومعدل الفشل المنخفض |
|
معايير الشهادة |
معايير شهادة الأيزو |
1. نظام تكنولوجيا التحكم في درجة الحرارة ذو 7 مراحل، والذي يتم دمجه مع تحليل عنصر دينيت في مجال درجة الحرارة، لضمان التشغيل الكامل لمزايا أداء المواد العازلة المختلفة.
2. يعتمد نظام العزل على تكنولوجيا الورق العازل JUCEG.
3. انخفاض مستوى الضجيج: يتم اعتماد إجراءات فريدة لتقليل الضوضاء في أجزاء مختلفة لضمان التحكم في الضوضاء بشكل أفضل من المعايير الوطنية.
ملائم لتلبية متطلبات ذروة الطاقة في الصيف، فإن المحولات المغمورة بالزيت ثلاثية الطور بقدرة 35 كيلو فولت من JUCEG مناسبة لشبكات التوزيع ذات معدلات التحميل العالية تحت درجات الحرارة المرتفعة والأماكن التي تعاني من حمل الصدمات ومتطلبات التحميل الزائد المستمر. مثل الصلب، الصناعة المعدنية، النقل بالسكك الحديدية، محطة توليد الكهرباء، محطة الطاقة المائية، الخ.
|
تصنيف سعة |
مزيج الجهد ونطاق الصنبور |
ناقل مجموعة |
فقدان التحميل كيلوواط |
فقدان الحمل كيلوواط (75 درجة مئوية) |
عدم التحميل حاضِر ٪ |
ماس كهربائى مقاومة٪ |
||
|
الجهد العالي |
الجهد العالي نطاق التنصت |
الجهد المنخفض كيلو فولت |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2.5% |
0.4 |
داين11 ين0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
وجه |
محول توزيع 33 ك.ف |
محول توزيع 35 ك.ف |
|
الجهد الاسمي |
33 كيلو فولت (شائع في العديد من الأنظمة القائمة على IEC) |
35 كيلو فولت (غالبًا ما يكون أعلى جهد للمعدات وفقًا لمعايير IEC) |
|
أعلى جهد للمعدات (أم) |
ما يصل إلى 36 كيلو فولت |
36-40.5 كيلو فولت (يوفر هامش التشغيل) |
|
الاستخدام الشائع |
يستخدم في التوزيع الأولي أو الثانوي، على سبيل المثال، التنحي من 132/66 كيلو فولت إلى 33 كيلو فولت، أو 33 كيلو فولت إلى 11/0.4 كيلو فولت |
استخدام مماثل في الشبكات ذات الجهد الاسمي 35 كيلو فولت (شائع في الصين وأجزاء من آسيا) |
|
التقييمات النموذجية |
500 كيلو فولت أمبير – 20 ميجا فولت أمبير+، من النوع الجاف أو المغمور بالزيت |
تصنيفات وأنواع متطابقة تقريبًا |
|
العزل وBIL |
يتحمل نبض البرق حوالي 170-200 كيلو فولت |
أعلى قليلاً، ويطابق فئة 35 كيلو فولت |
|
المعايير |
IEC60076، IEEE/ANSI؛ شائع في الهند والمملكة المتحدة والشرق الأوسط وأفريقيا |
IEC60076 (فئة Um = 36 كيلو فولت) ؛ المستخدمة في الصين وبعض المناطق الآسيوية |
|
التطبيقات |
المحطات الفرعية الحضرية/الريفية، المنشآت الصناعية، المجمعات التجارية، التصعيد/التنحي المتجدد |
نفس التطبيقات للشبكات الموحدة عند 35 كيلو فولت |
|
الحجم المادي والتكلفة |
تشبه إلى حد كبير وحدات 35 كيلو فولت |
أكبر قليلاً أو أكثر تكلفة بسبب ارتفاع مستوى العزل |
|
الكفاءة والخسائر |
الأمثل لتحقيق الكفاءة طوال اليوم وانخفاض الخسائر |
نفس التركيز على الكفاءة |
