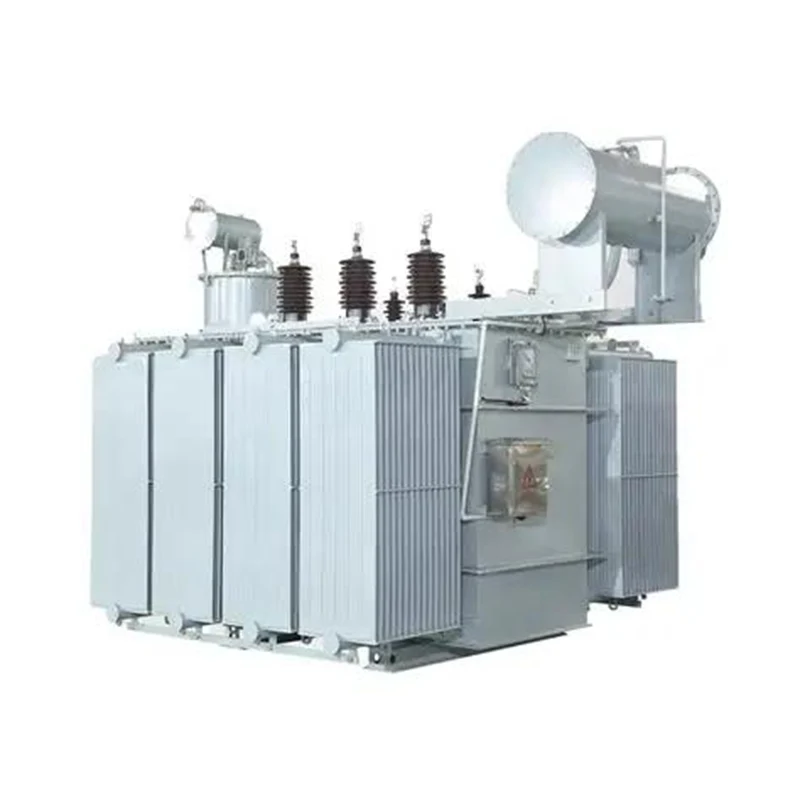

محول الطاقة المغمور بالزيت OLTC

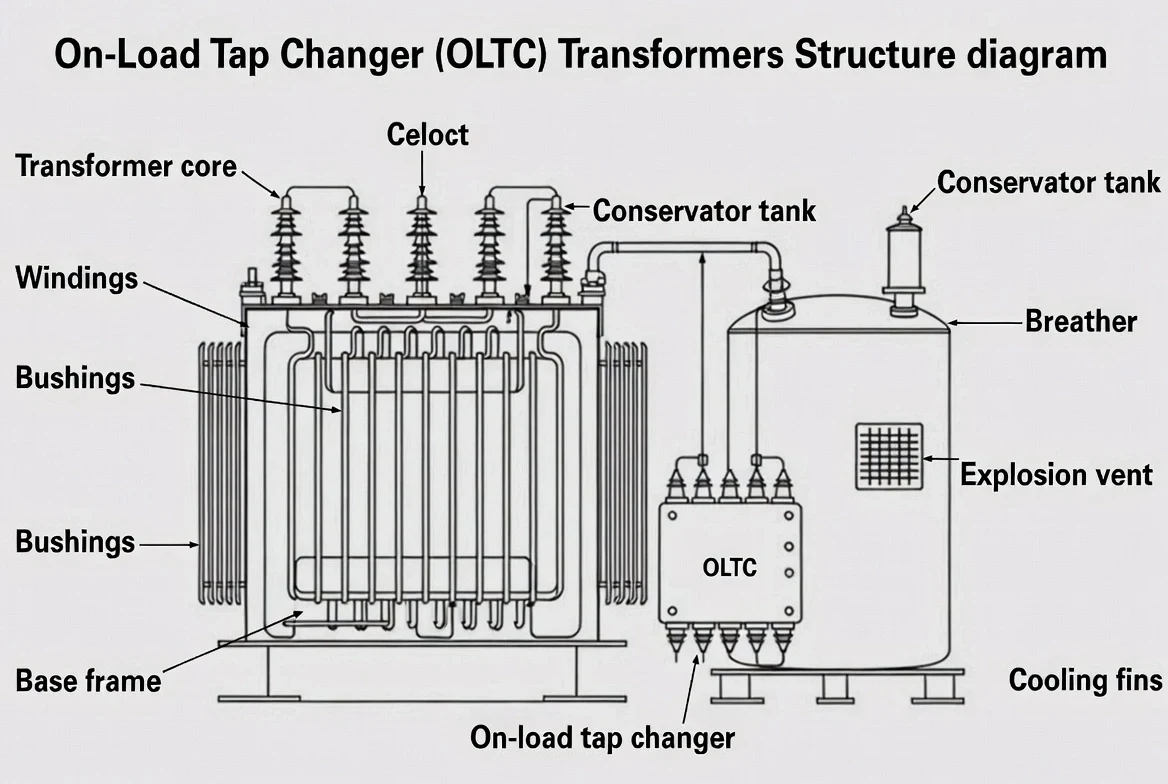

باعتبارنا شركة تصنيع محولات الطاقة المغمورة بالزيت JUCEG OLTC عالية الجودة، فسوف نقدم لك أفضل خدمة ما بعد البيع. تتيح OLTC للمحول تغيير موضع الصنبور أثناء الحمل، وبالتالي ضبط جهد الخرج. وهذا مهم بشكل خاص في المواقف التي تتطلب مصدر جهد ثابت، مثل المناطق التي بها تقلبات كبيرة في الجهد في شبكة الطاقة أو السيناريوهات الصناعية التي تشهد تغيرات متكررة في الأحمال. يستخدم محول الطاقة المغمور بالزيت OLTC زيت المحولات كوسيط عازل، والذي يتمتع بقوة عزل عالية ويمكنه عزل الفولتية بشكل فعال بين اللفات وبين اللفات وخزان الزيت/القلب الحديدي المؤرض، مما يمنع تفريغ الدائرة القصيرة. لا يعمل زيت المحولات كوسيلة عازلة فحسب، بل يلعب أيضًا دورًا في تبديد الحرارة. فهو يمتص الحرارة المتولدة أثناء تشغيل المحول، وينقل الحرارة من خلال الحمل الحراري إلى جدار خزان الزيت، ثم يبددها إلى الهواء من خلال جدار خزان الزيت، مما يضمن بقاء درجة حرارة المحول ضمن النطاق المسموح به. عادة ما يكون القلب الحديدي مصنوعًا من صفائح فولاذية من السيليكون مكدسة معًا لتقليل فقد التيار الدوامي وخسائر التباطؤ المغناطيسي؛ اللفات مصنوعة من أسلاك النحاس أو الألومنيوم، مقسمة إلى ملفات ذات جهد عالي ولفات ذات جهد منخفض، ويتم تحويل الطاقة الكهربائية المدخلة إلى مستويات جهد مختلفة من الطاقة الكهربائية الناتجة من خلال الحث الكهرومغناطيسي.

كيف تعمل محولات OLTC في الممارسة العملية

مبدأ التشغيل

يعمل OLTC عن طريق التبديل بين النقرات المتصلة بنقاط مختلفة على ملف المحول.

أثناء كل تغيير في الصنبور:

1. يتم نقل تيار الحمل مؤقتًا من خلال مقاومات أو مفاعلات انتقالية.

2. يتم التحكم في الانحناء داخل غرفة التبديل المعزولة.

3. يتم ضبط جهد الخرج دون انقطاع العرض.

تضمن هذه العملية الخاضعة للرقابة تنظيمًا مستقرًا للجهد حتى أثناء تغيرات الحمل الثقيل.

نطاق التحكم في الجهد النموذجي

تقدم معظم محولات OLTC:

· ±10% تنظيم الجهد

· أحجام الخطوات 1.25% أو 1.5%

· 17 إلى 33 موضع صنبور حسب تصميم المحول

محول الطاقة المغمور بالزيت OLTC يتم تحديد هذه المعلمات بناءً على دراسات تخطيط الشبكة وانخفاض الجهد المتوقع على طول خطوط النقل أو التوزيع.

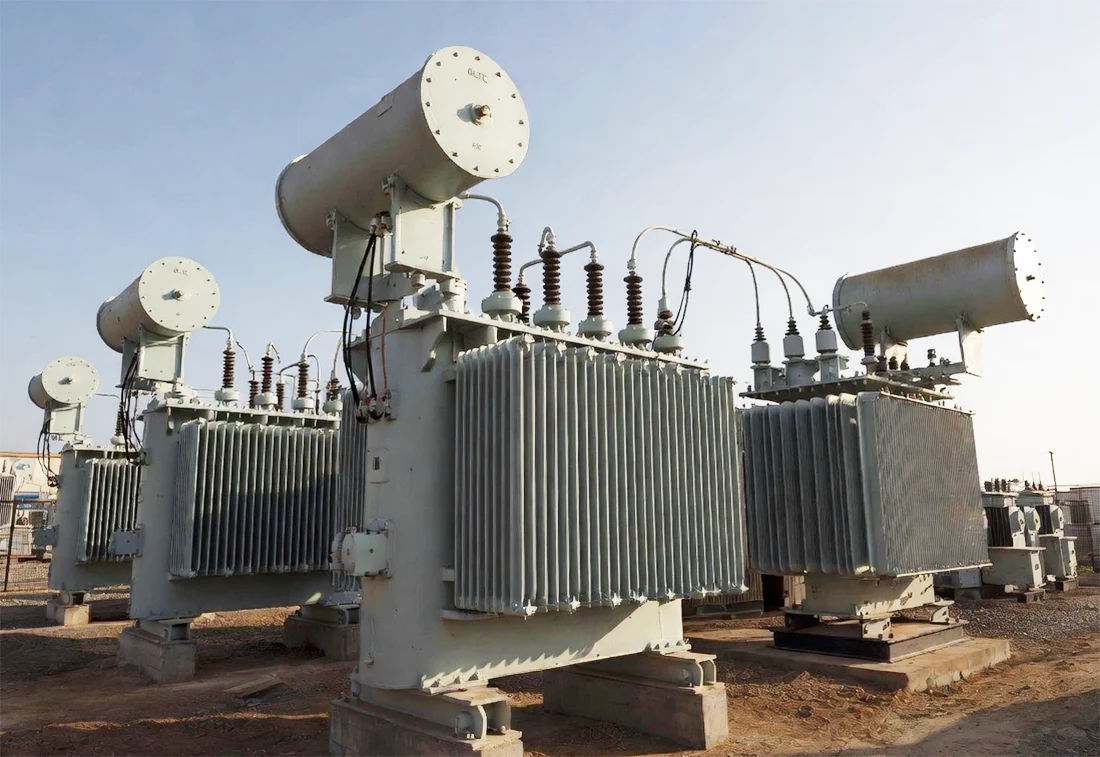

OLTC في شبكات الجهد العالي والطاقة الكهربائية

يتم نشر محولات OLTC على نطاق واسع في:

· محطات النقل الفرعية (110 كيلو فولت – 765 كيلو فولت)

· نقاط الربط بين مراكز التوليد والتحميل

· المنشآت الصناعية ذات الطلب المتقلب

· محولات ربط الشبكة للطاقة المتجددة

في هذه الأنظمة الكهربائية، يساعد محول الطاقة المغمور بالزيت OLTC على استقرار الجهد، وتقليل الخسائر الفنية، وضمان الامتثال لحدود جهد المرافق.

سيناريو التطبيق

في شبكات النقل والتوزيع، يتم استخدام محولات الطاقة المغمورة بالزيت OLTC لتنظيم الجهد وضمان جودة الطاقة الكهربائية. خاصة في نقل الطاقة لمسافات طويلة أو المناطق التي بها تقلبات كبيرة في الجهد في شبكة الطاقة، فإن وظيفة تنظيم الجهد لها أهمية خاصة. إنها مناسبة لمواقع التصنيع الصناعية التي تتطلب إمدادات جهد كهربائي مستقرة، مثل صناعات الصلب والكيماويات والورق. المعدات في هذه الصناعات لديها متطلبات عالية لاستقرار الجهد، ويمكن لمحولات الطاقة المغمورة بالزيت OLTC تلبية احتياجاتها. في أنظمة الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح، يتم استخدام محول الطاقة المغمور بالزيت OLTC لمزامنة إنتاج الطاقة غير المستقر مع شبكة الطاقة. يمكن أن يساعد في إدارة إنتاج الطاقة غير المستقر وضمان الربط بين أنظمة الطاقة المتجددة وأنظمة الطاقة التقليدية.
