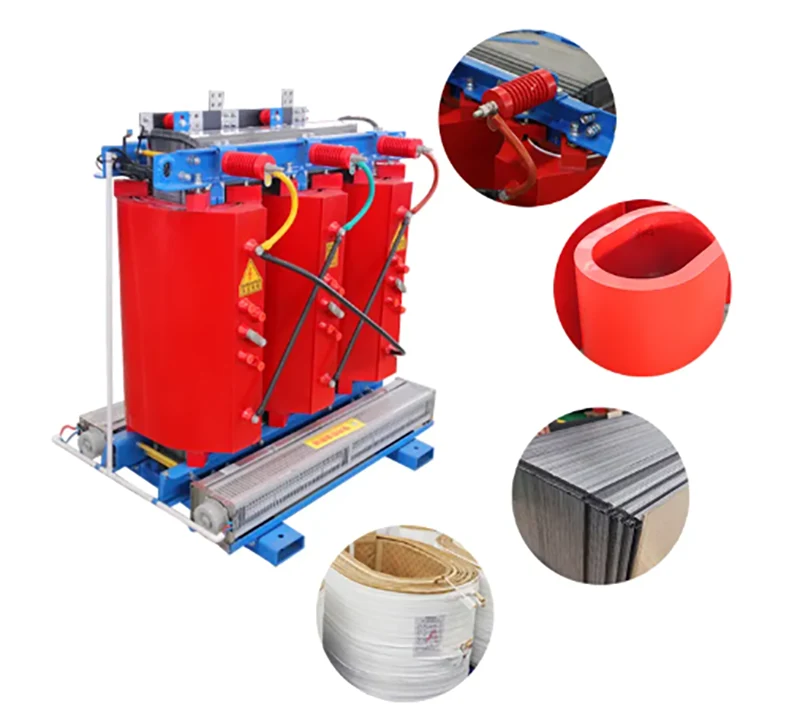

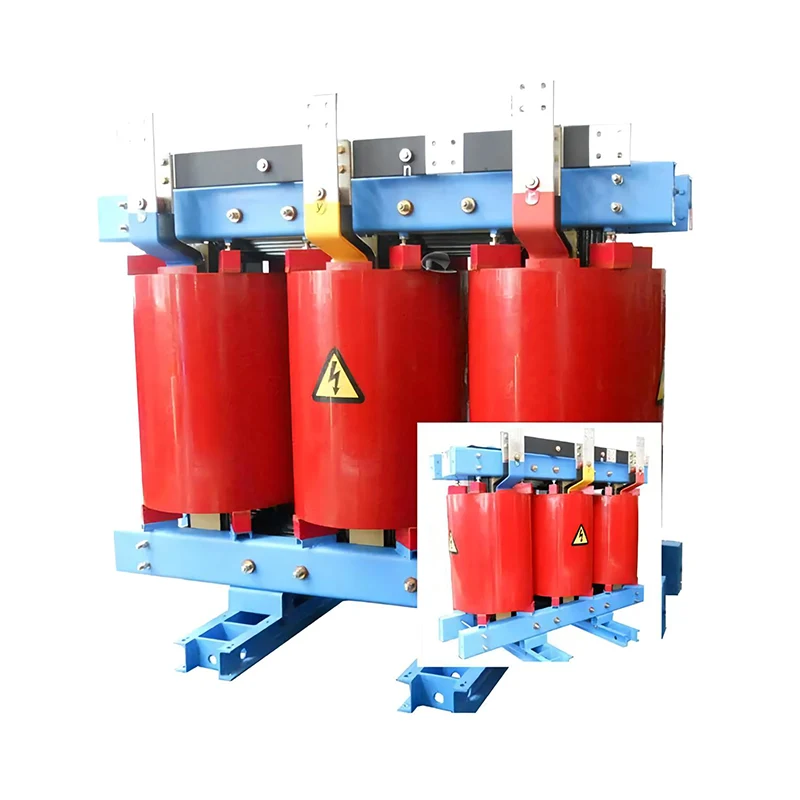

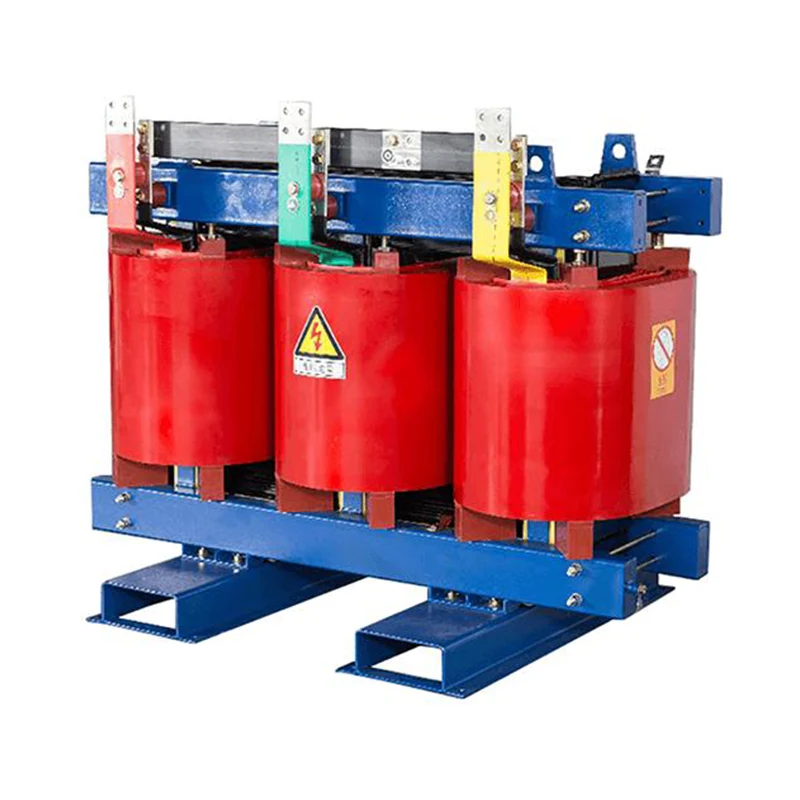

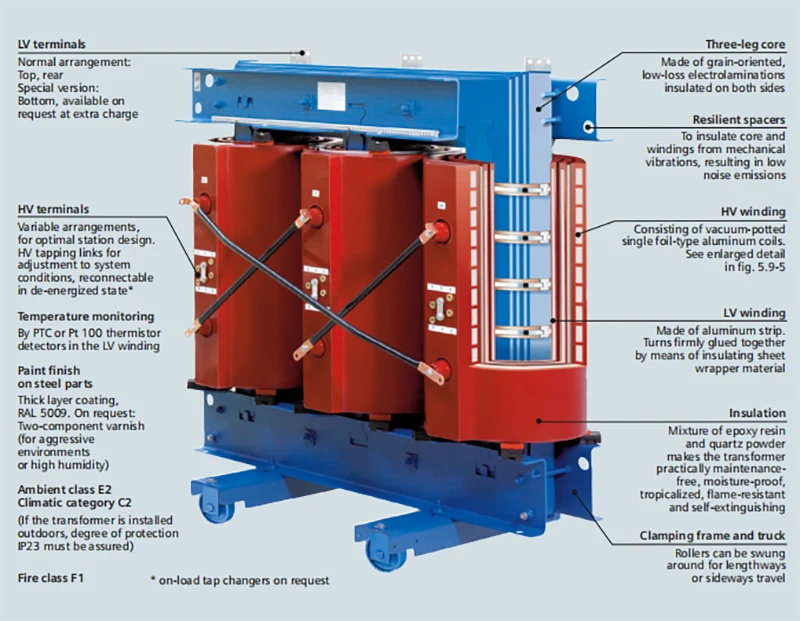

محولات الراتنج المصبوب 400 كيلو فولت أمبير من المصنع مباشرة - خصم 50٪ على الطلبات الكبيرة. يتم تغليف اللف بالكامل في راتنجات الإيبوكسي باستخدام عملية صب راتنجات الإيبوكسي، مما يشكل طبقة عازلة كثيفة ذات قوة عزل عالية للغاية. هذا يمكن أن يمنع بشكل فعال الانهيار الكهربائي والتفريغ المحلي. قيمة ظل فقدان العزل الكهربائي (tanδ) لراتنجات الايبوكسي منخفضة للغاية، مما يقلل من فقدان الطاقة ويحسن كفاءة المحول. يشكل راتنجات الإيبوكسي المصبوبة بعد الصب هيكلًا بلاستيكيًا مقوى بالألياف الزجاجية عالي القوة، والذي يمكنه تحمل تأثير تيار الدائرة القصيرة، والاهتزاز الميكانيكي، والاصطدامات أثناء النقل، مما يحمي اللف من التلف. يتمتع محول الراتنج المصبوب 400KVA بأداء جيد ضد التشقق، ويمكنه الحفاظ على السلامة الهيكلية حتى في البيئات ذات الاختلافات الكبيرة في درجات الحرارة، مما يمنع تشقق الطبقة العازلة وما ينتج عن ذلك من فشل العزل. تعمل عملية الصب على إغلاق اللف في راتنجات الإيبوكسي بشكل كامل، مما يمنع الرطوبة والغبار والغازات المسببة للتآكل من الدخول بشكل فعال، ويطيل عمر خدمة المحول. إنها مناسبة للبيئات المسببة للتآكل مثل الصناعات الكيميائية والمعدنية، وكذلك المناطق الساحلية ذات الرطوبة العالية أو المواقع تحت الأرض.
|
نوع المحول |
نوع جاف من الراتنج المصبوب |
|
نموذج |
SCB10-50/10 |
|
عدد المرحلة |
ثلاث مراحل |
|
نوع اللف |
اثنين من اللف |
|
مادة لف |
الألومنيوم / النحاس |
|
القدرة المقدرة |
50 كيلو فولت أمبير |
|
الجهد العالي |
10/11 كيلو فولت |
|
الجهد المنخفض |
0.4 كيلو فولت |
|
نطاق التنصت |
±2x2.5% |
|
مقاومة الجهد |
4% |
|
فقدان الحمل (120 درجة مئوية) |
1 كيلو واط |
|
فقدان عدم التحميل |
0.27 كيلو واط |
|
عدم التحميل الحالي |
2% |
|
تكرار |
50/60 هرتز |
|
مجموعة الاتصال |
Yyn0/Dyn11 |
|
طريقة التبريد |
أناف |
|
فئة العزل |
F |
|
الطبقة الحرارية |
F1 |
|
مستوى الحماية |
IP00/IP20/IP30 |
|
الطبقة المناخية |
ج2 |
|
الطبقة البيئية |
ه2 |
|
ارتفاع درجة الحرارة |
100 ألف |
|
ارتفاع العملية |
≥1000 م |
|
مقاس |
950x750x915 ملم |
|
وزن |
575 كجم |
تستخدم محولات الطاقة من سلسلة SG10 مواد رائعة وتكنولوجيا جديدة لتحقيق عزل من الدرجة H، ويتم استخدامها بشكل موثوق في درجة الحرارة المحيطة التي تصل إلى 180 درجة مئوية، ويمكن للجزء الرئيسي من المحول أن يتحمل ما يصل إلى 220 درجة مئوية.
تستخدم محولات الطاقة من سلسلة SG10 مواد معزولة تكون مثبطة للهب ومقاومة للرطوبة، والمواد القابلة للاحتراق هي 10% فقط من محولات راتنجات الايبوكسي. لا توجد أبخرة سامة أثناء الاحتراق لفترة طويلة عند درجة حرارة 800 درجة مئوية.
تستخدم محولات الطاقة من سلسلة SG10 تصميمًا وتقنية خاصة للملف لتحقيق مقاومة للرطوبة والعفن والشهرة. يمكنه تحمل الصدمات الحرارية العالية دون تفريغ جزئي.
يمكن لمحولات الطاقة من سلسلة SG10 الحفاظ على السعة المقدرة بنسبة 120٪. يمكن أن يعمل لفترة طويلة تحت IP23 دون تبريد الهواء بقوة.
|
القوة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (كيلو فولت) |
اتصال رمز |
خسارة التحميل (ث) |
عدم التحميل الحالي (%) |
|
50 |
20 22 24 أو غيرهم |
0.4 |
داين11 YNyn0 |
1300 |
2.4 |
|
100 |
2100 |
2.2 |
|||
|
160 |
2600 |
1.8 |
|||
|
200 |
3100 |
1.8 |
|||
|
250 |
3600 |
1.6 |
|||
|
315 |
4300 |
1.6 |
|||
|
400 |
5100 |
1.4 |
|||
|
500 |
6100 |
1.4 |
|||
|
630 |
7200 |
1.2 |
|||
|
800 |
8700 |
1.2 |
|||
|
1000 |
10300 |
1.0 |
|||
|
1250 |
12150 |
0.9 |
|||
|
1600 |
14600 |
0.9 |
|||
|
2000 |
17250 |
0.8 |
|||
|
2500 |
20400 |
0.8 |
|||
|
5000 |
35800 |
0.7 |
|
القوة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (كيلو فولت) |
اتصال رمز |
خسارة التحميل (ث) |
عدم التحميل الحالي (%) |
|
50 |
20 22 24 أو غيرهم |
0.4 |
داين11 YNyn0 |
1300 |
2.4 |
|
100 |
2100 |
2.2 |
|||
|
160 |
2600 |
1.8 |
|||
|
200 |
3100 |
1.8 |
|||
|
250 |
3600 |
1.6 |
|||
|
315 |
4300 |
1.6 |
|||
|
400 |
5100 |
1.4 |
|||
|
500 |
6100 |
1.4 |
|||
|
630 |
7200 |
1.2 |
|||
|
800 |
8700 |
1.2 |
|||
|
1000 |
10300 |
1.0 |
|||
|
1250 |
12150 |
0.9 |
|||
|
1600 |
14600 |
0.9 |
|||
|
2000 |
17250 |
0.8 |
|||
|
2500 |
20400 |
0.8 |
|||
|
5000 |
35800 |
0.7 |
|
القوة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (كيلو فولت) |
اتصال رمز |
خسارة التحميل (ث) |
عدم التحميل الحالي (%) |
|
50 |
6 6.3 6.6 10 10.5 11 13.2 أو غيرهم |
0.4 |
داين11 YNyn0 |
990 |
2 |
|
100 |
1570 |
1.8 |
|||
|
160 |
2120 |
1.4 |
|||
|
200 |
2520 |
1.4 |
|||
|
250 |
2750 |
1.4 |
|||
|
315 |
3460 |
1.2 |
|||
|
400 |
3980 |
1.2 |
|||
|
500 |
4880 |
1.2 |
|||
|
630 |
5870 |
1 |
|||
|
800 |
6950 |
1 |
|||
|
1000 |
8120 |
0.8 |
|||
|
1250 |
9690 |
0.8 |
|||
|
1600 |
11730 |
0.8 |
|||
|
2000 |
14450 |
0.6 |
|||
|
2500 |
17170 |
0.6 |
|||
|
5000 |
34600 |
0.5 |
1. حدد السعة المقدرة المناسبة بناءً على ظروف الحمل الفعلية، مع الأخذ في الاعتبار الطلب على نمو الأحمال في المستقبل. يجب أن تكون السعة المقدرة لمحولات الراتنج المصبوب بقدرة 400 كيلو فولت أمبير مساوية أو أكبر من السعة المقدرة للحمل للتعامل مع المتطلبات الحالية والنظر في التوسع المستقبلي.
2. تأكد من الارتفاع ودرجة الحرارة البيئية والرطوبة والظروف الأخرى لموقع تركيب محول الراتنج المصبوب 400KVA. إذا لزم الأمر، حدد المحولات المصممة خصيصا.
بالنسبة للمحولات الخارجية، اختر منتجات ذات درجات حماية أعلى للتعامل مع مختلف الظروف الجوية المعقدة.
3. بناءً على مساحة التثبيت ومتطلبات الحماية، حدد مستوى الحماية المناسب وطريقة التبريد.
بالنسبة للمواقع ذات المساحة المحدودة، يجب اختيار محول ذو حجم صغير ووزن خفيف لتسهيل التركيب والصيانة.
4. قم بتأكيد نطاق الجهد المقنن وتذبذب الجهد للنظام، وحدد مستويات الجهد المقابلة للجوانب العالية والمنخفضة.
يجب أن يكون الجهد المقنن للمحول مساوياً أو أكبر من الجهد المقنن للنظام لضمان نقل مستقر للطاقة.
5. بناءً على طريقة تأريض النظام وخصائص الحمل، حدد مجموعة الاتصال المناسبة.
تتضمن مجموعات الاتصال الشائعة Dyn11 وYyn0 وما إلى ذلك. يمكنك الاختيار وفقًا لاحتياجاتك الفعلية.
