النوع الأساسي محول الطاقة من النوع الجاف

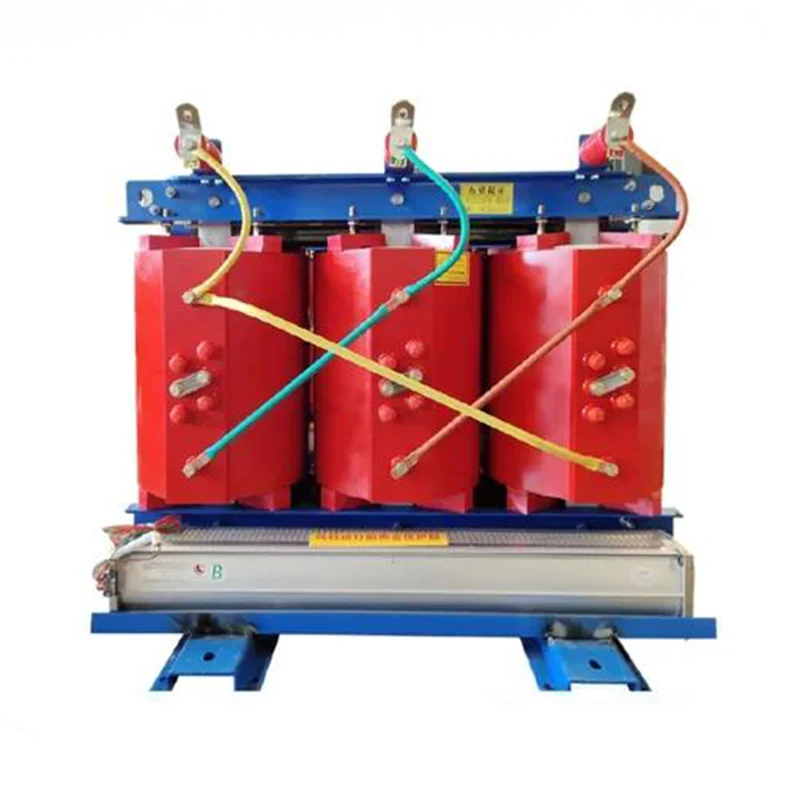

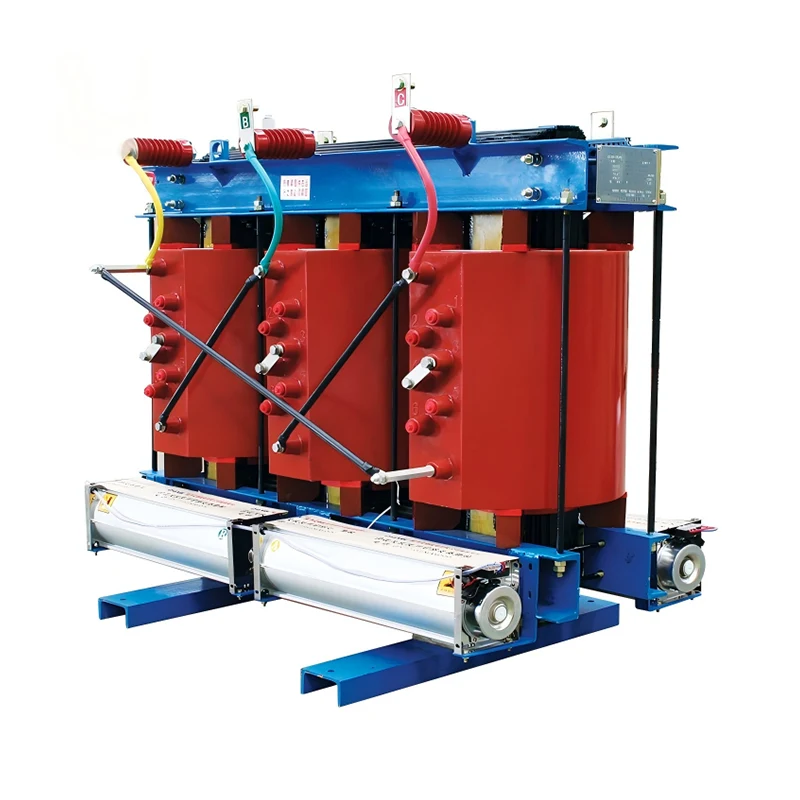

باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك محول الطاقة من النوع الجاف JUCEG Core Type. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب. تم اعتماد الهيكل الأساسي الحديدي من نوع القلب، حيث يشكل العمود الأساسي الحديدي والنير دائرة مغناطيسية مغلقة، ويتم لف اللف حول العمود الأساسي الحديدي. عادةً ما يتم تصنيع القلب الحديدي عن طريق تكديس صفائح فولاذية من السيليكون المدلفنة على البارد ذات موصلية مغناطيسية عالية الجودة وموجهة نحو الحبوب لتقليل فقد عدم التحميل وتيار عدم التحميل. سطح قلب الحديد مطلي براتينج خاص لمنع الرطوبة والصدأ وتقليل ضوضاء التشغيل. تتم معالجة اللف باستخدام صب راتنجات الإيبوكسي أو عزل التشريب لتشكيل هيكل من الألياف الزجاجية عالي القوة، والذي يتميز بأداء كهربائي ممتاز وقوة ميكانيكية. يتم وضع الأنابيب العازلة بين اللفات ذات الجهد العالي والمنخفض لزيادة العزل الكهربائي، ويتم استخدام كتل المباعدة وألواح الدعم لتقييد الملفات لضمان استقرار وموثوقية اللفات. يعتمد محول الطاقة من النوع الجاف من النوع الأساسي بشكل أساسي على الحمل الحراري للهواء أو تبريد الهواء القسري لتبديد الحرارة. عند استخدام تبريد الهواء الطبيعي (AN)، يمكن للمحول أن يعمل بشكل مستمر بالسعة المقدرة لفترة طويلة. عند استخدام تبريد الهواء القسري (AF)، يتم تحسين كفاءة تبديد الحرارة عن طريق زيادة عدد المراوح، ويمكن زيادة سعة خرج المحول بنسبة 50%، وهو مناسب لعملية التحميل الزائد المتقطع أو عملية التحميل الزائد لحوادث الطوارئ.

أنواع المحولات من النوع الجاف:

1. محول النوع الجاف من الراتنج المصبوب (CRT):

يستخدم راتنجات الايبوكسي لتغليف اللفات وحمايتها من الرطوبة والغبار والتآكل والعوامل البيئية الأخرى.

مناسب للمناطق ذات الرطوبة العالية والمنشآت الداخلية والمناطق المعرضة لخطر الحرائق نظرًا لطبيعته غير المسترطبة وغير القابلة للاشتعال ولا تحتاج إلى صيانة.

متوفر بتقديرات تتراوح من 25 كيلو فولت أمبير إلى 12500 كيلو فولت أمبير، مع فئة عزل تبلغ F (ارتفاع درجة الحرارة بمقدار 90 درجة مئوية).

2. محول الضغط المشرب بالفراغ (VPI):

تشريب اللفات براتنج البوليستر من الفئة H تحت التفريغ والضغط، مما يزيل فجوات الهواء أو الفراغات في العزل.

يعزز القوة الميكانيكية، والقوة العازلة، والاستقرار الحراري.

مناسب للتركيبات الخارجية والأحداث الزلزالية وتقلبات درجات الحرارة نظرًا لبنيته القوية وغلافه المقاوم للرطوبة ومعامل التمدد الحراري المنخفض.

البيانات الفنية

المزايا

أداء عزل كهربائي ممتاز: بعد تشريبه، يمكن لمحول الطاقة من النوع الجاف من النوع الأساسي أن يخترق راتنجات الإيبوكسي بالكامل في الجزء الداخلي من الملف، مما يملأ الفجوات بين المواد العازلة ويعزز أداء العزل الإجمالي. الطبقة العازلة لللف المشربة موحدة وكثيفة، مما يقلل من خطر التفريغ المحلي ويحسن موثوقية المحول.

تعزيز القوة الميكانيكية: بعد التشريب، يتصلب راتنجات الايبوكسي بشكل وثيق مع اللف، مما يشكل هيكلًا متكاملاً، مما يعزز القوة الميكانيكية ومقاومة الاهتزاز لللف. يمكن لعملية التشريب إصلاح موضع المواد العازلة ومنعها من الارتخاء أو التحول بسبب الاهتزاز أو تغيرات درجة الحرارة.

مقاومة الرطوبة والعفن: تشكل عملية التشريب طبقة واقية كثيفة على سطح اللف، مما يمنع الرطوبة من الدخول بشكل فعال ويمنع المواد العازلة من الرطوبة والعفن. من خلال معالجة مقاومة الرطوبة والعفن، يتم تمديد عمر خدمة المواد العازلة للمحولات، ويتم تقليل الأخطاء الناجمة عن تقادم العزل.

تحسين أداء تبديد الحرارة: يمكن لمعالجة التشريب لمحول الطاقة من النوع الجاف من النوع الأساسي ملء الفجوات بين المواد العازلة، وتقليل طبقة الهواء، وتحسين كفاءة التوصيل الحراري، مما يساعد على تبديد الحرارة. مع تصميم تهوية معقول، المحول من النوع الجاف المشرب يمكن أن يحقق أداء جيد في تبديد الحرارة.

فعالية التكلفة: بالمقارنة مع نوع الصب، قد تستخدم معالجة التشريب كمية أقل من مادة راتنجات الإيبوكسي في بعض الحالات، مما يقلل من تكاليف المواد. إن معالجة التشريب مناسبة للملفات ذات الأشكال والأحجام المختلفة، وتتمتع بمرونة عملية عالية، ويمكن أن تلبي الاحتياجات المتنوعة.
