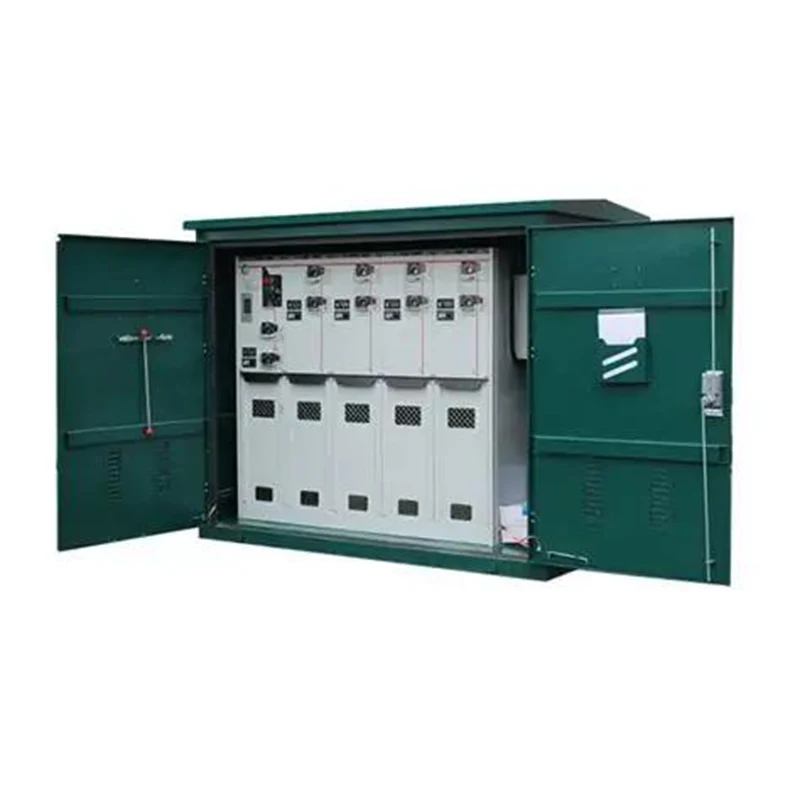

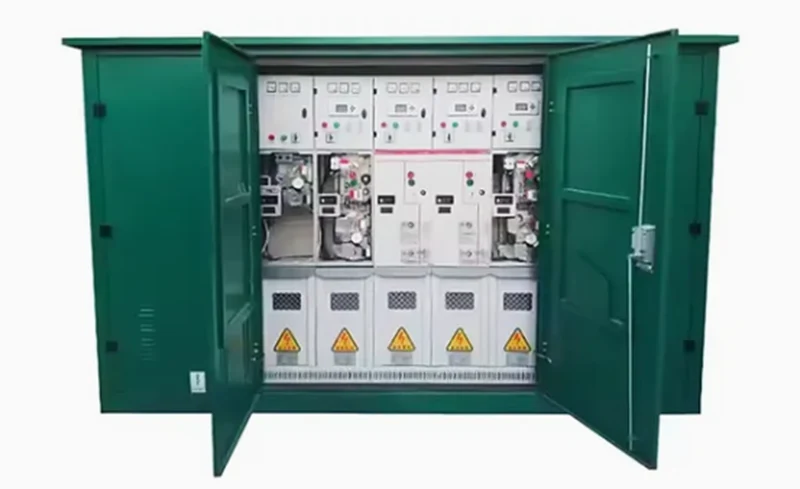

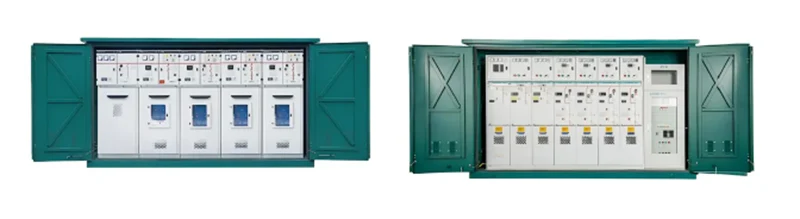

يتم تنظيم البنية الداخلية لهذه المجموعة المقاومة للعوامل الجوية في مقصورات منفصلة مقسمة من الفولاذ. تشتمل هذه المقصورات على غرفة قضيب التوصيل، وقسم تبديل الحمل أو قاطع الدائرة، ومنطقة انتهاء الكابل، وحجرة آلية التشغيل، ومجموعة التعشيق، وحجرة التحكم في الجهد المنخفض، وشروط القياس المخصصة.
يتم عزل كل منطقة فعليًا بواسطة حواجز فولاذية قوية، مما يضمن بقاء أي حالة خطأ دون أن تتدفق إلى الأقسام المجاورة. وتحتل غرفة قضيب التوصيل المنطقة العلوية من مجموعة المفاتيح الكهربائية الذكية من النوع الصندوقي الخارجي. في هذه الغرفة، يتم ربط الموصلات الرئيسية في مسار أفقي مستمر يمتد عبر مجموعة المفاتيح الكهربائية بأكملها. يعمل ترتيب الناقل الأفقي هذا على تبسيط أعمال التوسعة المستقبلية ويسمح بدمج اللوحات الإضافية بأقل قدر من إعادة العمل. وبشكل عام، يعمل التصميم المجزأ للحاوية على تعزيز السلامة التشغيلية وإمكانية الخدمة على المدى الطويل.
| لا. | اسم | وحدة | المتطلبات الفنية | ||
| تحميل خزانة التبديل | خزانة الأجهزة الكهربائية المدمجة | ||||
| 1 | الجهد المقنن | كيلو فولت | 12 | ||
| 2 | التردد المقدر | هرتز | 50 | ||
| 3 | التصنيف الحالي | A | 630 | 200 | |
| 4 | تصنيف كسر الحمل الحالي | A | 630 | 630 | |
| 5 | تصنيف الصمود الحالي لفترة قصيرة (RMS) | كا | 20 كيلو أمبير | ||
| 6 | مدة الدائرة القصيرة المقدرة | S | 3ث | ||
| 7 | تصنيف الذروة الصمود الحالي | كا | 50/63 | ||
| 8 | حلقة إغلاق كسر التيار | A | 630 | ||
| 9 | تصنيف كابل شحن كسر التيار | A | 25 | ||
| 10 | تصنيف عدم تحميل محول كسر التيار | A | 16 | ||
| 11 | تصنيف كسر النقل الحالي | A | 1750 | ||
| 12 | منصهر تيار انقطاع الدائرة القصيرة المتوقع (RMS) | كا | 63 | ||
| 13 | مفتاح التأريض لفترة قصيرة يتحمل التيار/المدة | كا | 25 كيلو أمبير/1 ثانية | ||
| 14 | عمليات كسر التيار المقدر | في كل مرة | ≥200 | ||
| 15 | الحياة الميكانيكية | في كل مرة | ≥2000 | ||
| 16 | معدل التسرب السنوي للغاز SF6 | ≥1% | |||
| 17 | 1 دقيقة تردد الطاقة تحمل الجهد (RMS) | عبر مسافة العزل | كيلو فولت | 48 | |
| بين المراحل | كيلو فولت | 42 | |||
| المرحلة إلى الأرض | كيلو فولت | 42 | |||
| دفعة البرق تحمل الجهد (الذروة) | عبر مسافة العزل | كيلو فولت | 85 | ||
| بين المراحل | كيلو فولت | 75 | |||
| المرحلة إلى الأرض | كيلو فولت | 75 | |||
| 18 | آلية تشغيل الربيع | التشغيل اليدوي، قابلة للترقية إلى الآلية | |||
| 19 | جهد التشغيل | V | تيار مستمر 48 فولت تيار متردد 220 فولت | ||
| 20 | مسافة زحف العزل الخارجي | مم/كيلو فولت | ≥20 | ||
| 21 | فارق وقت الافتتاح | آنسة | <5 | ||
| 22 | فارق وقت الإغلاق | آنسة | <5 | ||
| 23 | مقاومة الدائرة الرئيسية | شΩ | <140 | ||
| 24 | مستوى حماية الضميمة | IP4X | |||
تعمل حجرة التعشيق ذات الجهد المنخفض أيضًا كواجهة تحكم للتجميع بأكمله. في هذا القسم، تعمل آلية التشغيل المشحونة بنابض بالتنسيق مع الأقفال المتداخلة الميكانيكية ومؤشرات الموضع الواضحة لتوجيه تسلسلات التبديل الآمنة. تشتمل الخيارات الإضافية على جهات الاتصال المساعدة وملفات رحلة التحويل ومشغلات رحلات الطوارئ وشاشات العرض الحية السعوية والأقفال المتداخلة القائمة على المفاتيح ومحركات التشغيل الآلية. توفر الغرفة أيضًا مساحة واسعة لدوائر التحكم في السكن وأجهزة التسجيل وحزم التتابع الواقية. والجدير بالذكر أن مجموعة المفاتيح الكهربائية الذكية من النوع الصندوقي الخارجي في يأتي التكوين بعرض 750 مم مزودًا بفتحتين متطابقتين للجهد المنخفض، مما يسمح بتوسيع الملحقات بشكل كبير دون زيادة المساحة. ويضمن هذا الترتيب المزدوج داخل الوحدة سعة كافية حتى لأنظمة التوزيع الأكثر تجهيزًا بشكل شامل.
- الجهد المقنن: 12 كيلو فولت
- التصنيف الحالي: 630 أ
- قدرة القطع: 630 أمبير (تحمل الدائرة القصيرة 20 كيلو أمبير)
- التردد المقدر: 50 هرتز
- مستوى حماية العلبة: IP4X
توفير المساحة: مساحة أصغر بنسبة 60% من المحطات التقليدية
التوصيل والتشغيل: تعمل الوحدات المجمعة مسبقًا على تقليل وقت التثبيت بنسبة 70%
جاهز ذكي: منافذ اتصال مدمجة لتكامل SCADA
متينة: هيكل من الفولاذ المقاوم للصدأ (-25 درجة مئوية إلى +40 درجة مئوية)
مرنة: قابلة للتكوين باستخدام القواطع وPTs والعدادات وUSP
تتضاعف حجرة التعشيق ذات الجهد المنخفض كواجهة تحكم للتجميع بأكمله داخل هذا القسم، تعمل آلية التشغيل المشحونة بنابض بالتنسيق مع التعشيقات الميكانيكية ومؤشرات الوضع الواضحة لتوجيه تسلسلات التبديل الآمنة. تتضمن الخيارات الإضافية جهات اتصال مساعدة وملفات تحويلة ومشغلات رحلة الطوارئ ومشغلات رحلات الطوارئ وخط مباشر سعوي يعرض الأقفال المتداخلة القائمة على المفاتيح ومحركات التشغيل الآلية، وتوفر الغرفة أيضًا عقارات سخية لأجهزة تسجيل دوائر التحكم في السكن وحزم التتابع الواقية، ولا سيما مجموعة المفاتيح الكهربائية الذكية من النوع الصندوقي الخارجي في يتم شحن التكوين بعرض 750 مم مع فتحتين متطابقتين للجهد المنخفض مما يسمح بتوسيع كبير للملحقات دون أي أثر سلبي، ويضمن ترتيب الغرفة المزدوجة داخل الوحدة سعة كبيرة حتى لأنظمة التوزيع الأكثر تجهيزًا شمولاً
1. يواصل مصنعنا الإصرار على توجيه العملاء والسعي إلى تطوير التكنولوجيا والعلوم.
2. منتجاتنا ذات جودة عالية والحب العميق لعملائنا
3. لقد حصلت منتجاتنا على شهادة نظام الجودة ISO9001:2000.
4. لدينا سلسلة توريد قوية وخدمة ما بعد البيع.
Q1: ما هي مستويات الجهد التي يدعمها هذا الجهاز؟
تم تصنيف مجموعة التوزيع الذكية الخارجية هذه لتطبيقات الجهد المتوسط حتى 40.5 كيلو فولت مع تكوينات مشتركة عند 11 كيلو فولت و12 كيلو فولت و24 كيلو فولت و36 كيلو فولت وفقًا لمعايير الشبكة الإقليمية
Q2: ما هي مدة التسليم النموذجية؟
يتم شحن التكوينات القياسية في غضون أربعة إلى ستة أسابيع بينما قد تمتد الوحدات التي تتطلب مرحلات حماية متخصصة أو ترتيبات غير قياسية إلى ثمانية إلى عشرة أسابيع اعتمادًا على حجم الطلب
س3: ما هو العمر الافتراضي المتوقع للجهاز؟
تم تصميم القلب المعزول بالغاز المحكم ليدوم تصميمًا يتجاوز ثلاثين عامًا في ظل ظروف التشغيل العادية مع الحد الأدنى من تدهور المكونات الداخلية خلال تلك الفترة
س 4: هل تتطلب الوحدة أساسًا أو قاعدة مخصصة؟

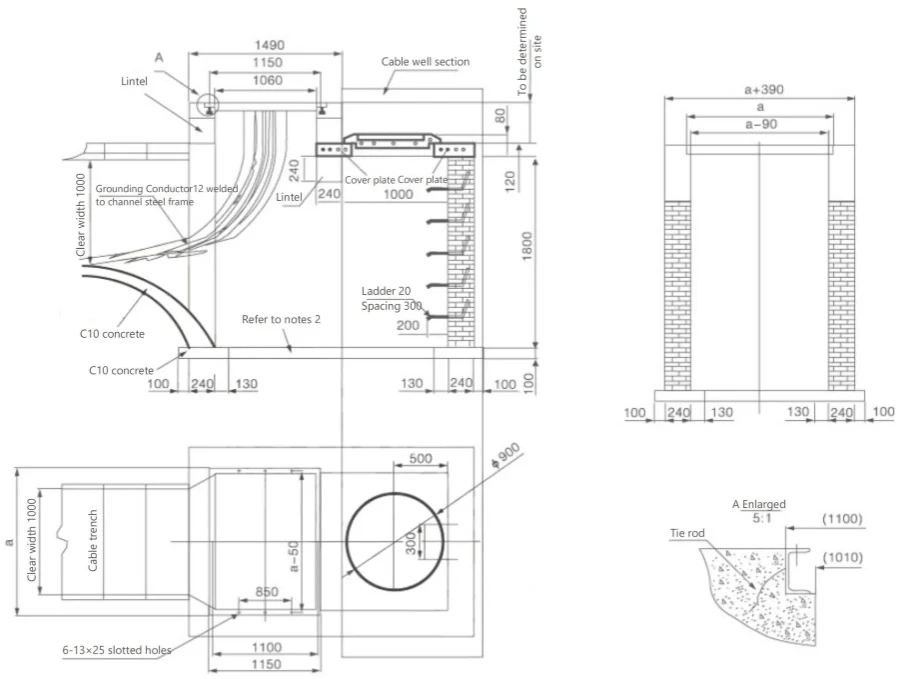

نعم، يوصى باستخدام وسادة خرسانية مستوية أو قاعدة مرتفعة لضمان المحاذاة الصحيحة لمدخل الكابل وتصريف البصمة ونمط فتحة التثبيت مع رسم الترتيب العام
س5: هل يتوفر دعم التشغيل في الموقع؟
نعم تقدم JUCEG التوجيه الفني عن بعد بشكل قياسي مع خدمات الإشراف والتشغيل الاختيارية في الموقع المتاحة عند الطلب في وقت تقديم الطلب
