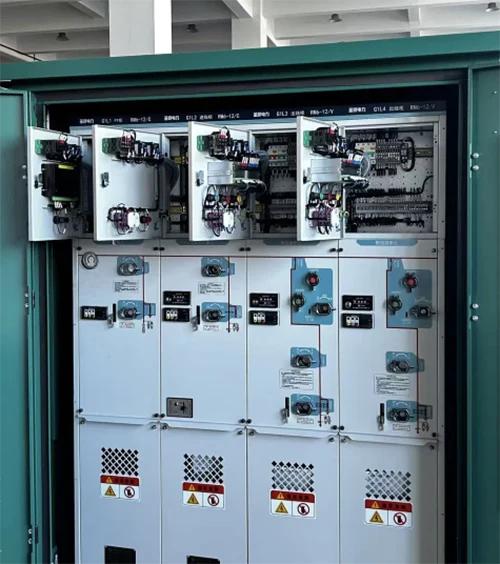

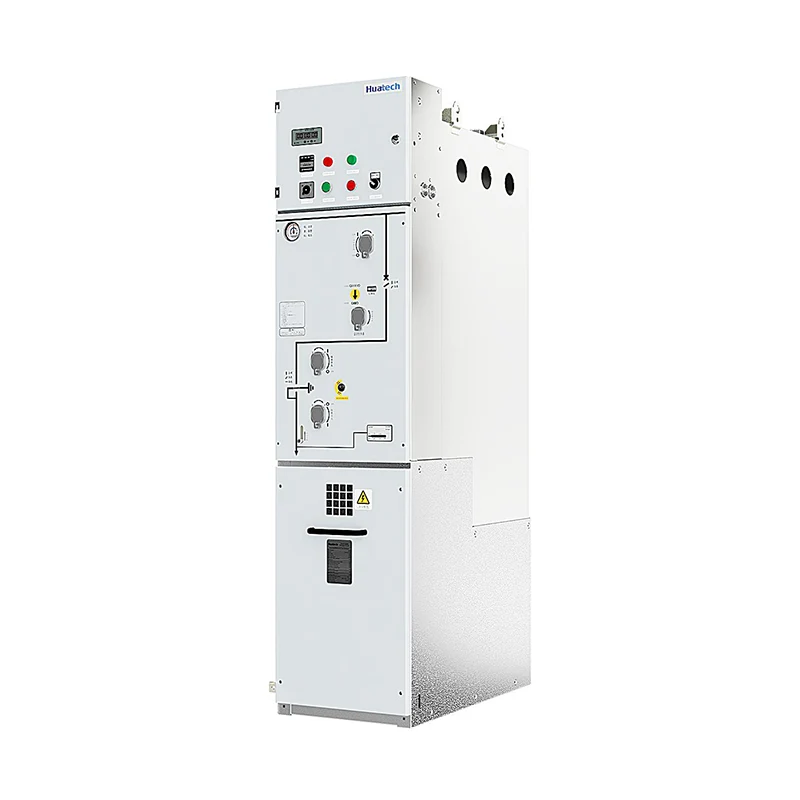

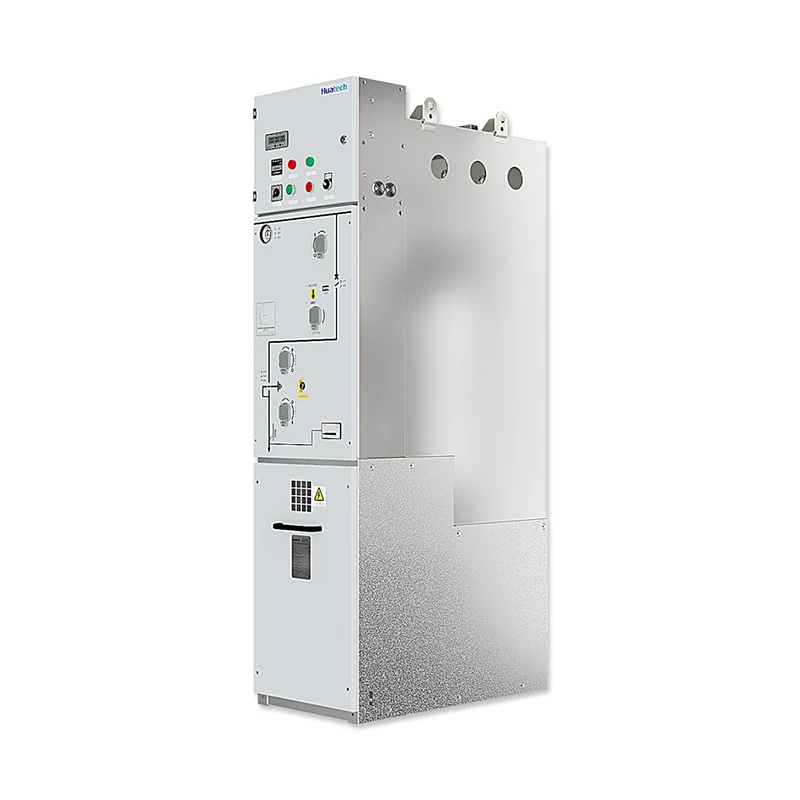

SM6 SF6 غاز مدمج معزول RMU

تحقق معظم المفاتيح الكهربائية مدخلاً رائعًا ثم تتلاشى تدريجيًا في جدول صيانة مليء بالمواعيد. إنه نوع المعدات التي تتطلب الاهتمام في أكثر اللحظات غير المناسبة. يأخذ SM6 Compact RMU النهج المعاكس تمامًا. تصل هذه الوحدة المتواضعة بهدوء، وتستقر في الزاوية المخصصة لها، ثم تشرع في عدم القيام بأي شيء مميز على الإطلاق خلال الثلاثين عامًا القادمة. ليس هناك دراما، ولا مكالمات خدمة، ولا استكشاف أخطاء محمومة وإصلاحها في منتصف الليل، ولا عمليات بحث مذعورة عن قطع الغيار التي أصبحت قديمة منذ عقد من الزمن. إن وحدة RMU المضغوطة المعزولة بالغاز SM6 SF6 هي مجرد غرفة SF6 مغلقة تهتم بأعمالها الخاصة بينما يواجه العالم الخارجي دورات من الحرارة والرطوبة والغبار. لا يسعى التجميع إلى الاعتراف، ولا يطلق إنذارات، ولا ينشئ أوراقًا. هذه ليست معدات مثيرة، وهذا هو بالضبط بيت القصيد.

حدود

تقع البنية المعيارية في قلب عملية التجميع، مما يسمح بالتكوين المرن والتركيب المباشر دون الحاجة إلى إعداد مفرط للموقع. يعمل نظام العزل SF6 المغلق بالكامل على منع التعرض الداخلي للرطوبة والملوثات، مما يوفر عملية موثوقة بدون استخدام اليدين سنة بعد عام. توفر الأقفال الميكانيكية المدمجة طبقة أساسية من السلامة التشغيلية، مما يمنع الأخطاء أثناء تسلسل التبديل. وفي الوقت نفسه، تضمن المكونات الداخلية عالية الجودة أداءً مستقرًا على المدى الطويل عبر شبكات التوزيع ذات الجهد المتوسط. تستوعب وحدة RMU المدمجة المعزولة بالغاز SM6 SF6 أيضًا مجموعة من التكوينات الوظيفية، بما في ذلك مفاتيح كسر الحمل، وقواطع الدائرة الكهربائية، وأنظمة حماية الصمامات، ووحدات القياس المخصصة. وهذا يجعل هذا الحل المدمج قابلاً للتكيف مع متطلبات التطبيقات المتنوعة دون المساس بوعده الأساسي المتمثل في طول العمر الهادئ.

التطبيقات

تُستخدم الوحدة الرئيسية الحلقية (RMU) على نطاق واسع في المحطات الفرعية المدمجة ومحطات المحولات الفرعية وشبكات توزيع الطاقة الحضرية ومحطات الطاقة الشمسية ومحطات طاقة الرياح وأنظمة توزيع الطاقة الصناعية.

خطوات تثبيت المنتج

التحضير قبل التثبيت

قبل وضع وحدة RMU المدمجة المعزولة بالغاز SM6 SF6، تأكد من أن التثبيت يتم في طقس هادئ وجاف مع عدم وجود رمال أو هطول أمطار. يجب أن تظل الرطوبة النسبية أقل من ثمانين بالمائة. يجب تغطية منطقة العمل بأغطية غبار مضادة للكهرباء الساكنة، ويجب أن تظل الأرضية نظيفة. قم بفحص الوحدة بدقة. تأكد من أن ضغط غاز SF6 ومحتوى الرطوبة يتوافقان مع مواصفات المصنع. افحص جميع المكونات العازلة بحثًا عن الشقوق أو التلف، وتأكد من أن موانع التسرب سليمة دون إعادة استخدام الحشيات. يجب أن تجتاز الأساسات الفحص، مع أن تكون المسافة المركزية وانحرافات الارتفاع في حدود عشرة ملليمترات وألا يزيد تباين مركز الترباس المدمج عن 2 ملليمتر. يجب معالجة قوة الخرسانة بالكامل والتحقق منها.

خطوات التثبيت

ارفع المجموعة المختومة إلى مكانها باستخدام المعدات المناسبة والرافعة. اضبط مسامير التسوية حتى تقع المحاذاة الرأسية ضمن حدود تسامح الشركة المصنعة. قم بتأمين الخزانة وفقًا للتسلسل المرقم في المصنع، مع ربط جميع المسامير باستخدام مفتاح عزم الدوران المعاير. لا تستخدم أكثر من ثلاث حشوات لكل نقطة، بحيث يقل سمك الرزمة الإجمالي عن عشرة ملليمترات. قم بتوصيل الكابلات الواردة والصادرة وفقًا للمخطط الكهربائي. بالنسبة لنهايات المكونات الإضافية، تأكد من أن دبوس الاتصال مثبت بالكامل داخل الجلبة لمنع التتبع، وتأكد من أن مخروط الضغط ملائم بشكل مريح دون الضغط الزائد. املأ حجرة الغاز بمادة SF6 الجافة إلى الضغط المحدد، ثم قم بإجراء فحص التسرب. يجب ربط جميع الأجزاء المعدنية بوصلة أرضية موثوقة. يجب أن يكون أخدود الختم نظيفًا وخاليًا من الخدوش. ضع المادة المانعة للتسرب بعناية، وتجنب انتقالها إلى الجانب الغازي. عادةً ما يحقق الخزان الملحوم تسربًا سنويًا أقل من صفر فاصل خمسة بالمائة. يتضمن الاختبار النهائي قياس مقاومة العزل، والتحقق من الجهد الكهربي لمقاومة تردد الطاقة، والتأكيد الوظيفي للمفتاح التعشيقي الميكانيكي ثلاثي المواضع. لا تفتح أبدًا الغرفة المملوءة بالغاز ما لم يكن ذلك مصرحًا به وتوجيهًا من قبل الشركة المصنعة. يجب أن تتميز غرفة المعدات بتهوية منخفضة المستوى مع تبادل الهواء بما لا يقل عن أربع مرات في الساعة، ويُنصح الموظفون العاملون في المناطق المحصورة بحمل أجهزة مراقبة الكشف عن سادس فلوريد الكبريت والأكسجين.

ورشة عمل

الشهادات والمؤهلين

التعليمات

س1: ما نوع تغطية الضمان المقدمة؟

يمتد الضمان القياسي لمدة اثني عشر شهرًا من بدء التشغيل أو ثمانية عشر شهرًا من الشحن، أيهما يحدث أولاً، حيث تتوفر الفترات الممتدة عند الطلب

س2: ما مدى سهولة الحصول على قطع الغيار؟

يتم الاحتفاظ بقطع الغيار المهمة في المخزون الإقليمي مع شحن العناصر الأكثر شيوعًا خلال ثلاثة إلى خمسة أيام عمل

س3: ما هي الصيانة الروتينية المطلوبة فعلياً؟

الفحص البصري لأجهزة قياس الضغط ونهايات الكابلات يتم فحص آلية التشغيل سنويًا كل بضع سنوات اعتمادًا على تردد التبديل

س4: هل يمكن توسيع هذه الوحدة لاحقًا إذا زاد الحمل؟

نعم، تسمح البنية المعيارية بإضافة لوحات إضافية مع الحد الأدنى من إعادة العمل بشرط حجز المساحة في التخطيط الأولي

س 5: ما هي الشهادات التي تحملها هذه المعدات؟

يحمل المجمع شهادة ISO 9001 بالإضافة إلى تقارير اختبار النوع المتوافقة مع معايير IEC ذات الصلة والوثائق الكاملة المتاحة عند الطلب
